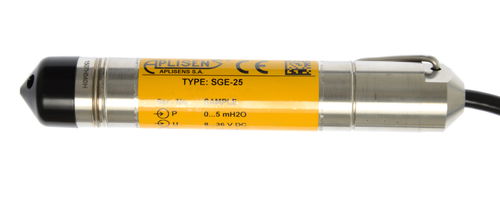

Sensor de nível hidrostático SGE-25.Smart

para líquidosHART4–20 mA

A sonda de nível SGE-25.Smart é adequada para medir níveis de líquidos em tanques, poços profundos ou piezómetros. Princípios de funcionamento e construção A sonda mede os níveis de líquido com base numa relação simples entre a altura da coluna de líquido e a pressão hidrostática resultante. A medição da pressão é efetuada ao nível do diafragma separador da sonda imersa e está relacionada com a pressão atmosférica através de um capilar no cabo. O elemento sensor ativo é um sensor piezoresistivo de silício, separado do meio por um diafragma isolante. O amplificador eletrónico, que funciona em conjunto com o sensor, está adicionalmente equipado com um circuito de proteção contra sobretensão, que protege a sonda de danos causados por interferências induzidas por descargas atmosféricas ou por equipamentos de engenharia de corrente forte associados. Configuração Podem ser configurados os seguintes parâmetros metrológicos: ¨ as unidades de pressão; ¨ os pontos inicial e final da gama definida; ¨ a constante de tempo de amortecimento;
