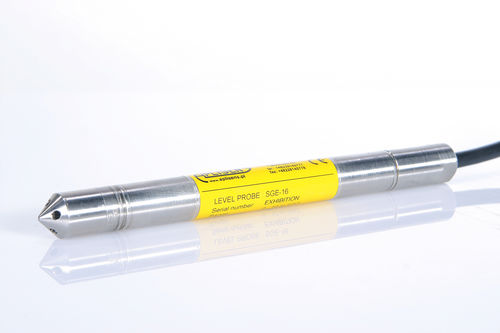

Sensor de nível hidrostático SGE-16

para líquidos4–20 mAATEX

A sonda SGE-16 é um dispositivo especializado concebido para medir os níveis de água em piezómetros ou poços de diâmetro estreito. Princípios de funcionamento e construção A sonda mede os níveis de líquido com base numa relação simples entre a altura da coluna de líquido e a pressão hidrostática resultante. A medição da pressão é efetuada ao nível do diafragma separador da sonda imersa e está relacionada com a pressão atmosférica através de um capilar no cabo. O elemento sensor ativo é um sensor piezoresistivo de silício, separado do meio por um diafragma isolante. O amplificador eletrónico, que funciona em conjunto com o sensor e se destina a normalizar o sinal, está adicionalmente equipado com um circuito de proteção contra sobretensão, que protege a sonda de danos causados por interferências induzidas por descargas atmosféricas ou por equipamentos de engenharia de corrente forte associados. Circuito interno integrado de proteção contra sobretensão Certificado marítimo DNV ATEX – Segurança intrínseca
