Transmissor de pressão absoluta APM-2

diferencial4–20 mAHART

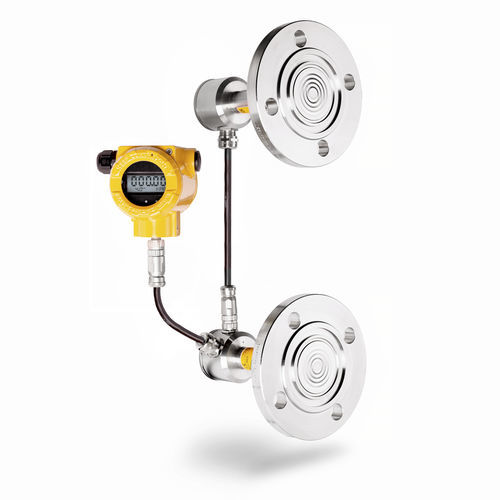

O transmissor eletrónico modular de pressão diferencial APM-2 é adequado para a medição hidrostática do nível em tanques fechados, da densidade ou da linha de separação de fases. O sistema de medição é composto por três módulos separados: a unidade central e dois transmissores de pressão absoluta. O nível é calculado na unidade central com base nas medições dos dois transmissores de pressão. O transmissor de alta pressão mede a pressão hidrostática do líquido no tanque, enquanto o transmissor de baixa pressão mede a pressão dos gases acima do líquido. A pressão diferencial é calculada na unidade central. Com as predefinições da unidade central, o funcionamento do transmissor de alta pressão está concebido para um transmissor ligado diretamente à unidade central (PC1). O utilizador pode alterar esta atribuição para o segundo transmissor, modificando a configuração na unidade central através do menu local ou via protocolo HART. Os pontos de medição podem estar separados por várias dezenas de metros. A caixa das unidades centrais é fabricada em liga de alumínio fundida ou em aço inoxidável, com grau de proteção IP66 ou IP67, e está equipada com um ecrã local e botões para configuração. O elemento de medição de cada um dos transmissores de pressão absoluta é um sensor piezorresistente de silício, separado do meio por um diafragma e um líquido manométrico. A ligação ao processo dos transmissores de pressão absoluta pode ser uma vedação por diafragma ou uma ligação roscada nivelada. Através da utilização de vedantes de diafragma, os transmissores podem ser utilizados para a medição de meios contaminados, meios com elevada viscosidade, meios muito quentes ou muito frios, ou meios em que seja necessária uma ligação de processo sanitária. As unidades eletrónicas dos transmissores de pressão estão alojadas em caixas seladas de aço inoxidável com grau de proteção IP67.
