Chave de nível eletromecânica TUBA 1" 1/4

de boiasubmersapara líquidos

Visão geral

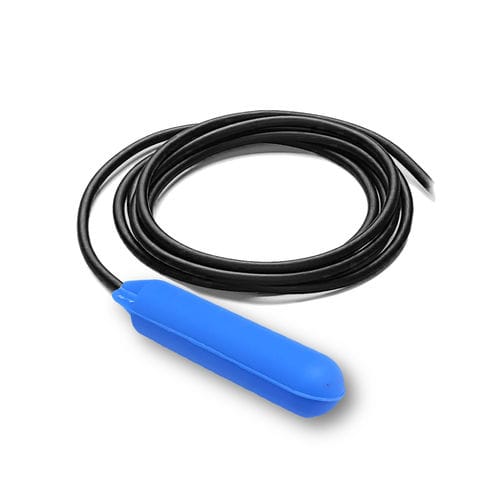

O interruptor de nível por boia tubular TUBA-1-1/4 destina-se à detecção de nível em tanques, cisternas e recipientes com acesso restrito. O pequeno diâmetro Ø36 mm permite a passagem por aberturas estreitas, garantindo comutação precisa para controlo de bombas, alarmes e automação.

Princípio de funcionamento
A boia acompanha o nível do líquido e acciona um interruptor mecânico interno ao atingir o ângulo pré-definido. Os contactos COM, NA e NF permitem escolher lógica de enchimento ou esvaziamento. O ângulo de comutação reduzido (±20°) assegura controlo de nível preciso.

Modos de instalação
O TUBA-1-1/4 pode ser fixado a uma haste, suspenso verticalmente no cabo com lastro exterior, ou montado horizontalmente nas paredes do tanque através de prensa-cabos.

Operação enchimento / esvaziamento
Em modo enchimento o contacto interno fecha na posição baixa para accionar a bomba. Em modo esvaziamento o contacto atua para parar a bomba na posição alta. Pode ser usado individualmente ou em pares para controlo min/máx.

Posicionamento do lastro
A posição de fixação do lastro no cabo altera o curso da boia e a altura de disparo. Um posicionamento adequado otimiza o ângulo de comutação em líquidos turbulentos ou ligeiramente carregados. Exemplos indicativos: Y min 10 cm -> X ≈ 30–35 cm; Y max 30 cm -> X ≈ 60–65 cm.

Fixação
Utilizar o acessório FIXCAB ou um prensa-cabos apropriado para assegurar a suspensão e evitar danos na bainha do cabo. Evitar criar caminhos capilares de infiltração.

Ligação elétrica
As ligações devem ser efectuadas numa caixa estanque fora do tanque em ambientes húmidos ou exteriores. É possível prolongar o cabo com cabo de sinal standard; estão disponíveis comprimentos de fábrica para evitar emendas no interior.

Pontos chave

• Ângulo de comutação ±20° para detecção precisa
• Perfil tubular Ø36 mm para passagem por aberturas muito estreitas
• Grau de protecção IP68 para imersão
• Comprimentos de cabo e lastros personalizáveis

Acessórios recomendados

• FIXCAB para fixação do cabo
• Lastros ajustáveis 175 g / 250 g (resina carregada)
• Relé de controlo de nível (ex. AT-DR07) e módulos de comando de bomba

Especificações técnicas

• Modelo: TUBA-1-1/4
• Diâmetro da boia: Ø36 mm
• Ângulo de comutação: ±20°
• Densidade do fluido admissível: 0,75–1,50 kg/dm³
• Alimentação nominal: 250 VAC/VDC 50/60 Hz
• Corrente de corte: 12 (6) A (resistiva/indutiva)
• Carcaça: copolímero de polipropileno
• Cabo: 3 x 1 mm² neoprene
• Peso (boia sem cabo): ~75 g
• Lastro (opcional): 175 g resina carregada
• Profundidade máxima de instalação: 55 m
• Índice de protecção: IP68
• Comprimentos de cabo típicos: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
