Sensor de nível de boia

para líquidospara líquidos corrosivospara líquidos agressivos

Descrição

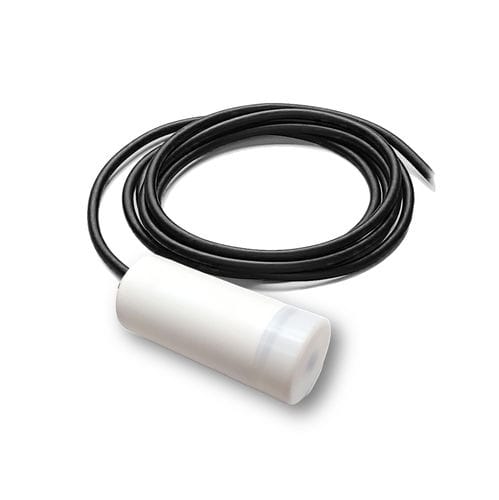

O TUBA 150 C é um detector de nível por boia tubular concebido para líquidos extremamente agressivos e aplicações de alta temperatura. É fornecido com cabo FEP/TEFLON e invólucro indicado como PTFE (menção comercial). O pequeno diâmetro (Ø55 mm) permite a introdução através de pequenos orifícios nas paredes dos tanques.

Princípio de funcionamento
Uma esfera dentro de um cilindro selado aciona um microinterruptor conforme a sua posição. O cabo contém três condutores (COM, NO, NC) para ligação em modo enchimento ou esvaziamento. Utilizado em pares, permite regular os níveis mínimo e máximo.

Modos de instalação

• Balastado no cabo
• Fixado a uma haste-guia vertical dentro do depósito
• Montagem na parede com prensa-cabo

Vantagens

• Económico
• Ecológico
• Fiável
• Estanque
• Resistente a químicos

Especificações técnicas

• Ângulo de comutação: +/- 20°
• Densidade de fluídos admissível: 0,75 a 1,50
• Dados elétricos: 24–250 VAC/DC, máx. 60 VA
• Potência de corte: Máx. 1 A, 60 VA
• Material do invólucro: PVDF (indicado em algumas fichas) / PTFE (menção comercial)
• Cabo: 3 x 0,22 mm² PTFE
• Peso: 80 g
• Dimensões: Altura 130 mm — Diâmetro 55 mm
• Lastro: nenhum (standard)
• Comprimentos de cabo disponíveis: 5, 10, 15, 20, 25 m

Notas da ficha técnica

• A descrição comercial refere resistência até 150 °C, enquanto algumas tabelas técnicas indicam um máximo de 85 °C. Verifique a classificação de temperatura para a sua aplicação.
• O material do invólucro é referido de modos diferentes (PTFE, PVDF ou copolímero de polipropileno) em diversos documentos; confirme com o fabricante.
• Algumas fontes mostram valores divergentes (ângulo de comutação, densidades, pesos, tipo de cabo). Consulte a ficha técnica detalhada antes da especificação e instalação.
