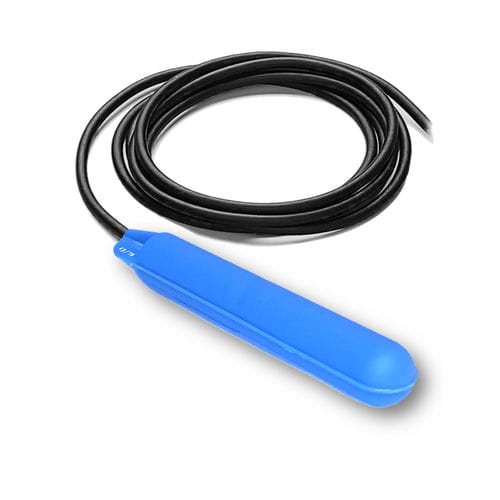

Chave de nível de boia TUBA 1"

para líquidospara controle de bombapara tanque

Visão geral
O TUBA 1'' é um interruptor de nível por flutuador tubular de pequeno diâmetro (Ø29 mm) projetado para tanques, cisternas e depósitos com acesso reduzido. O perfil reduzido permite inserção por aberturas estreitas e oferece comutação mecânica precisa. Instalação até 55 m de profundidade e várias opções de montagem para uso industrial.

Princípio de funcionamento
O flutuador sobe e desce com o nível do líquido. Ao atingir o nível definido, inclina-se e aciona um interruptor mecânico interno (COM, NO, NC) que abre ou fecha um circuito elétrico. Ângulo de comutação aproximado +/-20° para atuação precisa.

Modos de funcionamento

• Modo esvaziamento: o flutuador controla a parada/arranque da bomba em posição alta para evitar transbordamento e interrompe em caso de depósito vazio.
• Modo enchimento: o flutuador fecha o circuito em posição baixa (NC) para iniciar o enchimento.
• Controle em par: utilização de dois flutuadores para gerir níveis mínimo e máximo.

Instalação e ajuste
O flutuador pode ser suspenso no cabo com lastro externo, fixado a uma haste ou montado horizontalmente na parede do tanque com prensa-cabo. A posição do lastro no cabo ajusta o ponto de comutação. A caixa de ligação e as entradas de cabo devem permanecer estanques e fora do líquido. Comprimento do cabo configurável em fábrica.

Principais características

• Diâmetro muito reduzido (Ø29 mm) para inserção por pequenos orifícios.
• Comutação precisa (±20°).
• Densidade de fluídos admissível: 0,75 – 1,50 kg/dm³.
• Profundidade de instalação até 55 m; grau de proteção IP68.
• Invólucro em copolímero de polipropileno; cabo 3×1 mm² neoprene.
• Comprimentos de cabo e lastros personalizáveis.

Acessórios recomendados

• Relé de controle AT-DR07 para alarmes e interface.
• FIXCAB: grampo de cabo para fixação e ajuste de altura.
• Lastro de resina 175 g ajustável para afinar o ponto de comutação.

Especificações técnicas

• Modelo: TUBA 1''
• Diâmetro: Ø29 mm
• Altura: 180 mm
• Ângulo de comutação: +/-20° (acionamento)
• Ângulo de funcionamento mecânico: até +/-110°
• Densidade do fluído: 0,75 – 1,50 kg/dm³
• Profundidade máxima de imersão: 55 m
• Temperatura: até 85 °C (opção TUBA 125 C até 125 °C)
• Grau de proteção: IP68
• Invólucro: copolímero de polipropileno
• Cabo: 3×1 mm², neoprene
• Característica elétrica: AC 250 V; corte 12 (6) A (12 A resistivo; 6 A indutivo)
• Peso do flutuador: 60 g
• Lastro opcional: 175 g (resina carregada)
• Comprimentos de cabo padrão: 2, 3, 5, 6, 10, 13, 15, 20, 25 m
