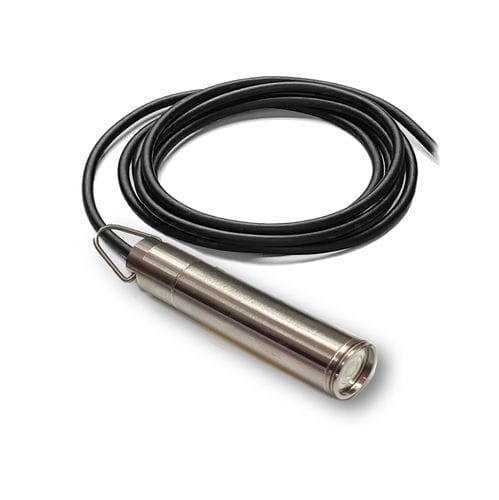

Sensor de nível piezorresistente AS

piezoelétricohidrostáticode pressão diferencial

Apresentação
A sonda piezométrica PIEZO AS foi concebida para imersão prolongada e medição contínua de nível em ambientes exigentes, incluindo águas residuais e águas superficiais (rios, lagos, canais, águas turvas). Possui membrana nivelada e revestimento antiaderente para limitar incrustações e assegurar leituras fiáveis.

Aplicações
Adequada para estações de bombagem, tratamento de água, estações de tratamento de águas residuais, elevatórias e automação de bombas via relés de controlo. Regista o nível continuamente para monitorização e controlo.

Princípio de funcionamento
A sonda integra uma célula piezoresistiva que mede a pressão hidrostática da coluna de água acima da sonda. A pressão é convertida num sinal elétrico proporcional à altura da coluna de água e fornecida em saída 4/20 mA.

Instalação e fixação
A sonda pode ser suspensa através da bainha do cabo e fixada na profundidade desejada com o acessório FIXCAB. Se a sonda for frequentemente retirada, recomenda-se um cabo de suporte em aço inox com ilhó para içar a sonda. Evitar braçadeiras ou elementos apertados que possam danificar o cabo e provocar infiltração por capilaridade.

Ligação elétrica
A ligação eléctrica deve ser efetuada numa caixa de junção não hermética (pressão interna igual à pressão atmosférica) situada no exterior do tanque. O cabo e o seu capilar podem ser prolongados com cabo de sinal standard. A ATMI disponibiliza comprimentos de cabo ajustados para evitar emendas prejudiciais.

Acessórios recomendados

• FIX-CAB: abraçadeira para fixação de cabo de sondas suspensas
• Caixa de junção: para prolongamento do cabo de alimentação com cabo de sinal standard
• Protetor contra sobretensões: proteção contra sobretensões para transmissores e equipamentos auxiliares

Características / especificações técnicas

• Alcance de medição (escala completa): configurável de 2 mH2O a 20 mH2O (escala completa 20 mA, definida em fábrica para o valor solicitado)
• Sinal de saída: 4/20 mA (4 mA = 0 m; 20 mA = escala completa)
• Alimentação: CC 6 a 38 V
• Consumo: igual à corrente do laço (mA)
• Célula de medida: piezoresistiva, aço inoxidável 316L
• His­terese: 0,05 %
• Temperatura de funcionamento: 0 °C a 40 °C
• Corpo: aço inox AISI 316L
• Cabo: 2 condutores 0,22 mm², fornecido de série com 10 m de cabo PU
• Peso: 370 g
• Dimensões: altura 130 mm - diâmetro 25 mm
