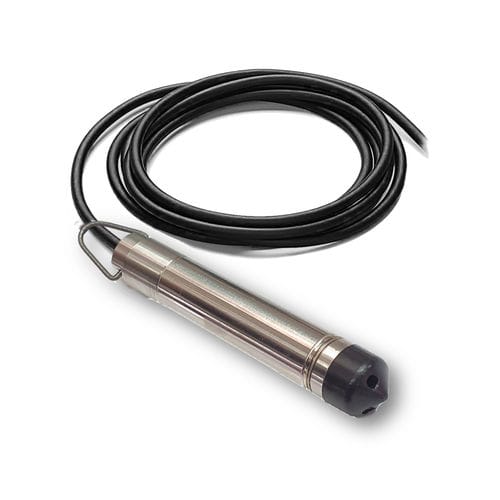

Sensor de nível piezorresistente ST

hidrostáticode pressão diferencialpara líquidos

Descrição
A sonda piezométrica PIEZO ST permite o monitoramento contínuo do nível de água em poços, rios, lagos e aquíferos. A sonda hidrostática PIEZO ST também é utilizada para automação de bombas através de um relé de controlo.
A sonda é constituída por uma célula piezorresistiva que mede a pressão hidrostática (proporcional à profundidade da água). Os dados de pressão são convertidos em um sinal elétrico e condicionados em loop 4-20 mA.

Princípio de funcionamento
A sonda é submersa no fundo de uma perfuração, poço ou reservatório. O sensor piezorresistivo mede a pressão exercida pela coluna de água acima da sonda; esse sinal é convertido em uma saída elétrica proporcional à altura da água e transmitido a uma unidade de controlo, registrador ou PLC.

Aplicações típicas

• Monitoramento de aquíferos, poços, rios e lagos
• Gestão de recursos hídricos e agricultura
• Engenharia ambiental e obras de construção
• Automação e controlo de bombas (via relé de controlo)

Acessórios recomendados

• FIX-CAB (abraçadeira de cabo para fixação e ajuste de altura)
• Caixa de junção para extensão do cabo de sinal
• Protetor contra sobretensões para proteção contra picos de tensão

Características / especificações técnicas

• Coluna de água em escala total: ajustável de 1 mH2O a 500 m (escala total, 20 mA, ajustada em fábrica ao valor solicitado)
• Sinal de saída: loop de corrente 4-20 mA (4 mA = 0 m ; 20 mA = escala total)
• Alimentação elétrica: alimentação DC 6 a 38 V
• Consumo: valor do sinal (mA)
• Célula de medição: Hastelloy C276
• Hiseterese: 0,05%
• Temperatura de funcionamento: 0 °C a 40 °C
• Corpo: aço inoxidável AISI 316L
• Cabo: 2 condutores 0,22 mm², fornecido de série com 10 m de cabo PU
• Peso da sonda: 370 g
• Dimensões: altura 130 mm - diâmetro 25 mm
