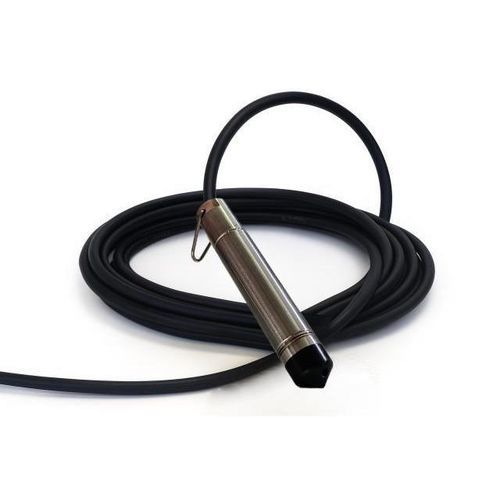

Sensor de nível piezorresistente PIEZO HR

para águade 2 fios4–20 mA

Apresentação
A sonda piezométrica PIEZO HR (Alta Resistência) é um sensor de nível hidroestático destinado à monitorização contínua dos níveis de água em ambientes agressivos (água do mar, aplicações químicas). Também é utilizada para automatização de bombas através de um relé de controlo. A sonda converte a pressão hidroestática num sinal elétrico condicionado em loop 4-20 mA.

Princípio de funcionamento
A sonda integra uma célula piezorresistiva que mede a pressão exercida pela coluna de água acima do sensor. Essa pressão, proporcional à altura da coluna de água, é convertida em sinal elétrico (loop 4-20 mA) permitindo a medição contínua do nível piezométrico.

Instalação e ligação
A sonda pode ser suspensa pela capa do cabo ou montada com um cabo de suporte inox com olhal de içamento. Recomenda-se o uso do acessório de fixação FIX-CAB para prender corretamente o cabo na profundidade desejada. Evitar abraçadeiras ou elementos apertados que possam danificar o cabo e provocar infiltrações por capilaridade. A ligação elétrica deve ser efetuada numa caixa de junção não estanque (pressão interna igual à atmosférica) e a caixa nunca deve ser colocada no interior do reservatório. O cabo e o capilar podem ser prolongados com um cabo de sinal padrão.

Acessórios recomendados

• FIX-CAB (fixação / acessório de ancoragem do cabo)
• Caixa de junção (prolongamento do cabo de alimentação)
• Para-raios / supressor de surtos (proteção contra sobretensões)

Documentação
Ficha técnica disponível (ex.: ficha técnica - Sonda hidroestática PIEZO ST indicada na página; exemplo de tamanho: pdf : 268.04 KB).

Características / especificações técnicas

• Altura da coluna de água: escala completa configurável de 2 mH2O a 20 m (escala completa ajustada de fábrica ao valor solicitado; 20 mA = escala completa, 4 mA = 0 m).
• Sinal de saída: loop de corrente 4-20 mA (4 mA = 0 m, 20 mA = escala completa).
• Características elétricas: alimentação DC 6 a 38 V.
• Corpo: Hastelloy C276.
• Célula de medição: Hastelloy C276.
• Histerese: 0,05 %.
• Temperatura de operação: 0 °C a 40 °C.
• Consumo: corrente de loop (4-20 mA).
• Cabo: 2 condutores 0,22 mm²; fornecido de série com 10 metros de cabo em PU.
• Peso da sonda: 370 g.
• Dimensões: comprimento 130 mm – diâmetro 25 mm.
