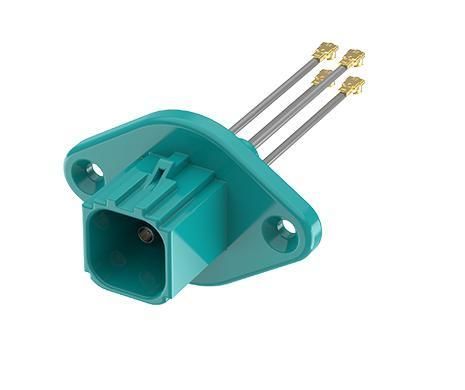

Cabo montado mini FAKRA FR-1P4P-010Z01W

de interfaceRFpara redes de telecomunicações

Resumo do produto
Os conectores à prova de água ATTEND Mini FAKRA e os conjuntos de cabos fornecem uma solução RF ultracompacta para aplicações com espaço reduzido. Com uma pegada reduzida em relação ao FAKRA padrão, permitem layouts de alta densidade mantendo integridade mecânica e desempenho RF. Quando corretamente acoplados atingem IP67 e cumprem ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. Suportam frequências até 9 GHz, com resistência a água, poeira e vibração — indicados para câmeras automotivas, ADAS, GPS, radar e outros sistemas móveis ou externos.

Principais características

• Faixa de frequência: até 9 GHz
• Atende ISO 20860-1/2, SAE/USCAR-2 e USCAR-17
• Carcaças plásticas robustas para ambientes automotivos severos
• Proteção IP67 quando corretamente acoplados para vedação confiável contra água e poeira
• Mini FAKRA até 80% menor que o FAKRA padrão, ideal para eletrônica compacta de alta densidade

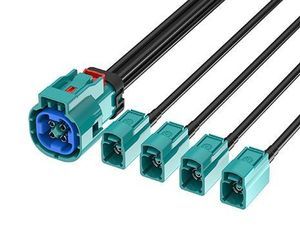

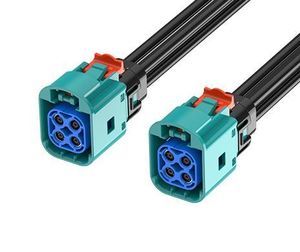

• Conjuntos de cabos Mini FAKRA personalizáveis conforme requisitos específicos
• Faixa de temperatura de operação: −40 °C a +105 °C

Aplicações

• Telemática automotiva e sistemas de infotainment
• Sistemas avançados de assistência ao condutor (ADAS)
• GPS, rádio via satélite e conexões de antena
• Redes de comunicação wireless industriais
• Dispositivos IIoT em ambientes severos
• Sistemas de comunicação V2X
• Automação industrial
• Sistemas de transporte não tripulados (AGV/AMR)
• Sistemas de transporte inteligente
• Máquinas agrícolas

Tabelas de especificações
MECÂNICO
Estilo: Mini FAKRA para MHF
1º conector: Mini FAKRA Tipo B (2x2)
Polaridade 1: Macho
2º conector: MHF
Polaridade 2: Macho
Cor do cabo: Cinza

MECÂNICO
Diâmetro externo do cabo: 1,37 mm
Tipo de cabo: Micro coaxial
Conformidade: RoHS
Comprimento: 10 cm
Ciclos de acoplamento: ≥ 25

ELÉTRICO
Codificação: Mini FAKRA Tipo B Código Z
Faixa de frequência: DC a 9 GHz
Impedância: 50 Ω

AMBIENTAL
Faixa de temperatura de operação: -40 °C a +105 °C

Especificações técnicas

• Estilo: Mini FAKRA para MHF
• 1º conector: Mini FAKRA Tipo B (2x2)
• Polaridade 1: Macho
• 2º conector: MHF
• Polaridade 2: Macho
• Cor do cabo: Cinza
• Diâmetro externo do cabo: 1,37 mm
• Tipo de cabo: Micro coaxial
• Conformidade: RoHS
• Comprimento: 10 cm
• Ciclos de acoplamento: ≥ 25
• Codificação: Mini FAKRA Tipo B Código Z
• Faixa de frequência: DC a 9 GHz
• Impedância: 50 Ω
• Faixa de temperatura de operação: -40 °C a +105 °C
