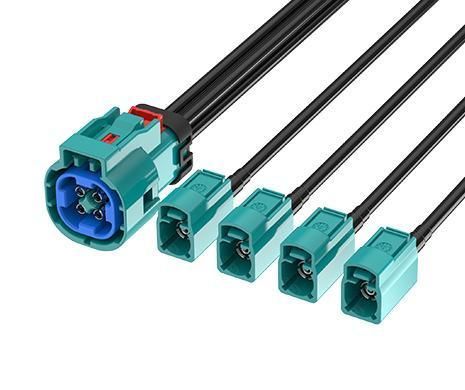

Cabo montado mini FAKRA FR-1J4J-100Z01W

RFà prova de água

Visão geral do produto
Cabo Mini FAKRA Tipo A (2x2) para FAKRA Jack x4 FR-1J4J-100Z01W, comprimento 100 cm. Os conectores à prova d'água Mini FAKRA da ATTEND e os conjuntos de cabos fornecem uma solução ultracompacta para instalações de alta densidade, mantendo desempenho mecânico e RF compatível com automotivo. Quando corretamente acoplado, o conjunto atinge IP67 e cumpre ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. A série suporta até 9 GHz; este cabo é especificado DC a 6 GHz.

Principais recursos

• Faixa de frequência: DC a 6 GHz (série até 9 GHz)
• Conformidade: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Hastes plásticas compactas para aplicações automotivas de alta densidade
• Proteção IP67 quando corretamente acoplado, resistência à água e poeira
• Área até 80% menor que FAKRA padrão
• Conjuntos de cabos personalizáveis conforme requisitos
• Temperatura de operação: −40°C a +105°C

Aplicações

• Telemática e sistemas de infotainment automotivo
• Sistemas avançados de assistência ao condutor (ADAS)
• Conexões GPS, rádio satelital e antenas
• Sistemas de comunicação V2X
• Redes sem fio industriais e dispositivos IIoT em ambientes severos
• Sistemas de transporte não tripulados (AGV/AMR)
• Sistemas de transporte inteligente e automação industrial
• Maquinaria agrícola

Especificação - MECÂNICA
Estilo: Mini FAKRA to FAKRA
1º Conector: Mini FAKRA Tipo A (2x2)
Gênero do contato 1: Fêmea
2º Conector: FAKRA (x4)
Gênero do contato 2: Fêmea
Cor do cabo: Preto

Especificação - MECÂNICA (adicional)
Diâmetro externo do cabo: 3,3 mm
Tipo de cabo: RTK031
Conformidade: SAE/USCAR-2, RoHS
Comprimento: 100 cm
Ciclos de acoplamento: ≥ 25

Especificação - ELÉTRICA
Codificação: Mini FAKRA Tipo A / código FAKRA Z
Faixa de frequência: DC a 6 GHz
Impedância: 50 Ω

Especificação - AMBIENTAL
Faixa de temperatura de operação: -40°C a +105°C

caractéristiques / spécifications techniques

• Modelo: FR-1J4J-100Z01W
• Estilo: Mini FAKRA to FAKRA
• 1º Conector: Mini FAKRA Tipo A (2x2), contato fêmea
• 2º Conector: FAKRA, contato fêmea (x4)
• Comprimento: 100 cm
• Diâmetro do cabo: 3,3 mm
• Tipo de cabo: RTK031
• Faixa de frequência: DC a 6 GHz (a série suporta até 9 GHz)
• Impedância: 50 Ω
• Classificação de proteção: IP67 (quando corretamente acoplado)
• Temperatura de operação: -40°C a +105°C
• Conformidade: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Ciclos de acoplamento: ≥ 25
