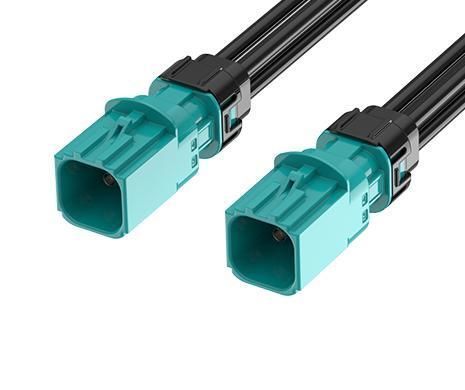

Cabo montado mini FAKRA Mini FAKRA B Plug

RFà prova de água

Resumo do produto
Os conectores e conjuntos de cabos à prova d'água ATTEND Mini FAKRA oferecem soluções ultracompactas para aplicações com espaço limitado. Com pegada reduzida em relação ao FAKRA padrão, permitem layouts de alta densidade mantendo desempenho mecânico e RF confiável. Classificação IP67 quando corretamente acoplados e conformidade com ISO 20860-1/2, SAE/USCAR-2 e USCAR-17. Suportam DC a 9 GHz e são resistentes à água, poeira e vibração — adequados para câmeras automotivas, ADAS, GPS, radar e outros sistemas externos ou móveis.

Principais características

• Faixa de frequência: até 9 GHz
• Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Carcaças plásticas compactas para ambientes automotivos severos
• Proteção IP67 quando corretamente acoplado
• Pegada Mini FAKRA até 80% menor que a FAKRA padrão
• Conjuntos de cabos personalizáveis conforme requisitos da aplicação
• Temperatura de operação: -40°C a +105°C

Aplicações

• Telemática e infotainment automotivo
• Sistemas avançados de assistência ao condutor (ADAS)
• Conexões GPS, rádio via satélite e antenas
• Redes sem fio industriais e dispositivos IIoT em ambientes severos
• Sistemas de comunicação V2X
• Automação industrial e transporte não tripulado (AGV/AMR)
• Máquinas agrícolas e equipamentos externos

Especificações — MECÂNICAS
Estilo: Mini FAKRA para Mini FAKRA
1º conector: Mini FAKRA Tipo B (2x2)
Género do 1º contacto: macho
2º conector: Mini FAKRA Tipo B (2x2)
Género do 2º contacto: macho
Cor do cabo: preto

Especificações — MECÂNICAS (adicional)
Diâmetro exterior do cabo: 3,3 mm
Tipo de cabo: RTK031
Referência comercial: FR-1P1P-100Z02W
Comprimento: 100 cm
Ciclos de acoplamento: ≥ 25
Conformidade: SAE/USCAR-2, RoHS

Especificações — ELÉTRICAS
Codificação: Mini FAKRA Tipo B, código Z
Faixa de frequência: DC a 9 GHz
Impedância: 50 Ω

Especificações — AMBIENTAIS
Intervalo de temperatura de operação: -40°C a +105°C

Especificações técnicas

• Família de produto: conector à prova d'água Mini FAKRA e conjunto de cabos
• Configuração dos conectores: B Plug 2x2 para B Plug 2x2
• Diâmetro exterior do cabo: 3,3 mm
• Comprimento do cabo: 100 cm
• Proteção contra entrada: IP67 quando corretamente acoplado
• Suporte de frequência: DC a 9 GHz
• Impedância característica: 50 Ω
• Temperatura de operação: -40°C a +105°C
• Normas: ISO 20860-1/2, SAE/USCAR-2, USCAR-17, RoHS
• Durabilidade de acoplamento: ≥ 25 ciclos
