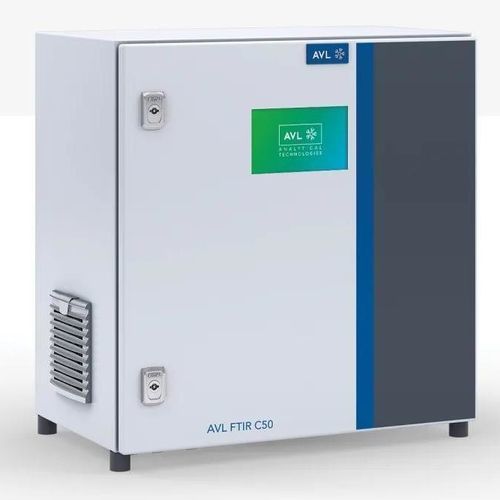

Analisador de gases de processo FTIR C50™

de águade amoníacode dióxido de nitrogênio

Visão geral
O AVL FTIR C50™ é um analisador de gases FTIR compacto multicomponentes para medição contínua em aplicações industriais. Foi concebido para operação simples em ambientes severos. O espectrômetro FTIR de baixa deriva é fornecido com calibração de fábrica estável a longo prazo e normalmente requer apenas um ajuste com gás zero antes da medição. Não são necessários gases operacionais nem azoto líquido, tornando o sistema adequado para medições prolongadas e não assistidas.

Principais capacidades

• Medição simultânea e altamente dinâmica de múltiplos componentes de gases de escape e de processo numa única célula de gás (não é necessário alinhamento temporal).
• Espectrômetro FTIR de baixa deriva com calibração de fábrica estável a longo prazo.
• Ecrã integrado de 7" opcional e interface web para controlo e monitorização via portátil ou smartphone.
• Variante climatizada disponível para temperaturas ambiente acima de 40 °C para garantir operação fiável.
• Verificações de plausibilidade integradas durante o aquecimento e em funcionamento para assegurar dados de medição consistentes.

Benefícios

• Análise multicomponentes versátil para controlo de processo e monitorização de emissões.
• Redução de custos operacionais a longo prazo através da calibração FTIR estável e do reduzido consumo de gases de calibração.
• Design compacto e montagem em parede para instalação com ocupação reduzida de espaço.
• Operação simplificada: não são necessários gases operacionais adicionais nem azoto líquido.
• Processamento de dados mais rápido: a medição síncrona de todos os componentes numa única célula elimina a necessidade de alinhamento temporal.

Medição e operação

• Resolução do espectrômetro: 0,5 cm-1 a 1 Hz.
• Controlo: ecrã integrado de 7" opcional; acesso por interface web para controlo e monitorização remotos.
• Intervalos de medição configuráveis e componentes selecionáveis conforme os requisitos da aplicação.
• Verificações de plausibilidade integradas e FTIR de baixa deriva que reduzem intervenções operacionais.

Componentes medidos (exemplos, dependendo da configuração)
CO, CO2, H2O, NO, NO2, N2O, NH3, CH4, C2H2, C2H4, C2H6, C3H6, C3H8, C4H10, C2H5OH, CH3OH, CH3CHO, HCHO, HCOOH, i-C5, n-C5, n-C8, AHC, O2 (por sensor ZrO2)

Detalhes técnicos (tabela)
Dimensões (L x P x A): 600 x 350 x 600 mm; 900 x 350 x 600 mm (com climatização)
Peso: aprox. 28 kg
Alimentação: 100 - 230 VAC
Princípio de medição: espectroscopia FTIR (Transformada de Fourier Infravermelha)
Tempo de resposta (t10 a t90): ≤ 2,5 s @ 5 l/min
Temperatura ambiente: -5 ... +40 °C (23 – 104 °F); -5 ... +50 °C (23 – 122 °F) com climatização

Especificações / Especificações técnicas

• Resolução: 0,5 cm-1 a 1 Hz.
• Ecrã integrado de 7" opcional; controlo via interface web suportado.
• Componentes gasosos e intervalos de medição selecionáveis conforme a aplicação.
• Variante climatizada disponível para operação até +50 °C.
• FTIR de baixa deriva com calibração de fábrica estável a longo prazo; apenas é necessário ajuste com gás zero.
• Tempo de resposta: ≤ 2,5 s @ 5 l/min.
• Dimensões: 600 x 350 x 600 mm (standard); 900 x 350 x 600 mm (com climatização).
• Peso: aprox. 28 kg.
• Alimentação: 100 - 230 VAC.
