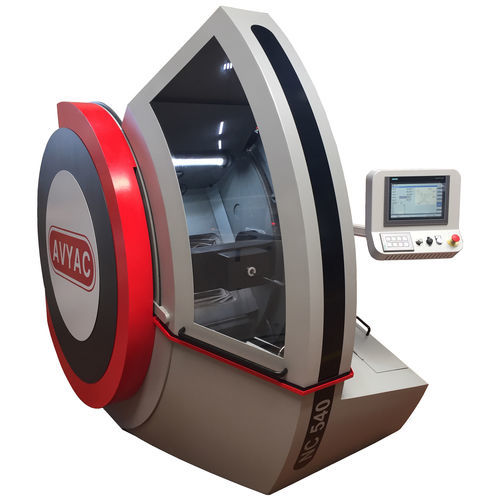

Retífica de ferramentas para ferramentas de corte NC 540

para brocaspara elétrodopara ferramentas de gravação

Centro de Retificação CNC de 5 Eixos Avyac NC540: Precisão e Alta Produtividade
Concebido para satisfazer as exigências das oficinas de produção e afiadores profissionais, o NC540 é uma solução de 5 eixos dedicada à retificação de brocas e ferramentas de corte de grandes dimensões (HSS e metal duro). A sua estrutura altamente estável garante uma excelente repetibilidade geométrica, essencial para prolongar a vida útil das suas ferramentas.

Capacidades Técnicas e Versatilidade das Ferramentas
O NC540 destaca-se pela sua capacidade única de trabalhar com ferramentas até 1000 mm de comprimento de série (e até 2000 mm como opção com uma extensão de proteção segura), numa gama de diâmetros de Ø 3 a 40 mm.
O centro de maquinação trabalha nativamente com uma grande variedade de ferramentas e geometrias complexas:
• Brocas helicoidais (hélice direita/esquerda): alívio cónico ou facetado, adelgaçamento da alma, ângulo de ponta duplo.
• Brocas de canhão: 1 ou 2 canais, com chanfro, degrau, raio, quebra-cavacos.
• Ferramentas especiais: Brocas escalonadas, brocas para madeira (ponta brad), alargadores (3 ou 4 canais), machos, fresas de gravação, punções e ferramentas de centragem.

Especificações e componentes industriais
A fiabilidade baseia-se na integração de componentes de marcas líderes do setor:
• Controlo CNC: Disponível com uma interface B&R intuitiva (Power Panel PPC2100) ou como opção de elevado desempenho com o comando táctil SIEMENS SINUMERIK ONE / 840D SL.
• Motorização: Motores síncronos equipados com encoders absolutos (não necessita de homing no arranque).
• Eletroeixo: Cone ISO 30 ou HSK 63 – Potência de 4,5 kW – Velocidade de 3.000 a 12.000 rpm.
• Indexação e apalpamento: Sensor Marposs 3D para deteção e posicionamento micrométrico da ferramenta.
• Fixação de ferramentas: Pneumática automática (pinças Schaublin W25 ou mandris de 6 castanhas de Ø3 a 40 mm).
• Trem de mós: Diâmetro de Ø100 a Ø150 mm (CBN ou diamante). Podem ser montados até 3 rebolos simultaneamente.

Produtividade e Automação
Para responder aos desafios de rentabilidade dos fluxos de trabalho industriais, a Avyac NC540 incorpora tecnologias autónomas avançadas:
• Carregamento automático: Uma plataforma circular de alto desempenho alimentada por gravidade permite o carregamento de até 90 ferramentas (Ø25 mm máx. / comprimento máx. 450-500 mm).
• Programação diferenciada: A interface de software Plug & Play desenvolvida internamente permite a atribuição de um programa de afiação e geometria completamente diferentes para cada ferramenta do carregador, de forma totalmente autónoma.
• Gestão de Fluidos e Segurança: Sistema integrado de filtragem de óleo ou emulsão (cartucho de 5 µm a 20 µm), lavador de névoa por força centrífuga e extintor automático obrigatório para o funcionamento com óleo puro.

Qualidade e Manutenção do Fabricante
• Origem: Máquina concebida e fabricada em França, montada de acordo com rigorosos padrões de robustez (estrutura de 2000 kg que garante uma ótima absorção das vibrações).
• Manutenção Remota: Modem industrial integrado (sistema ETIC TELECOM M2Me) para diagnóstico remoto imediato por equipas técnicas, reduzindo drasticamente o tempo de paragem da máquina.
