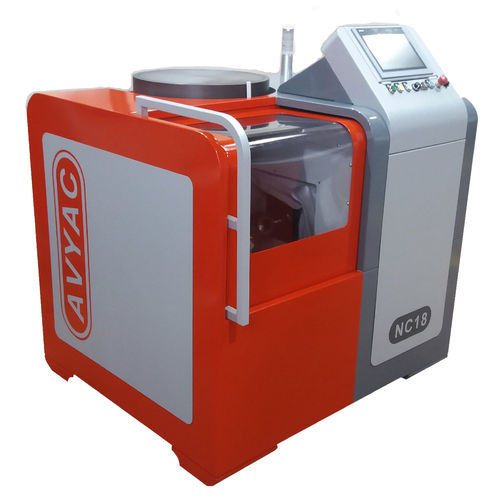

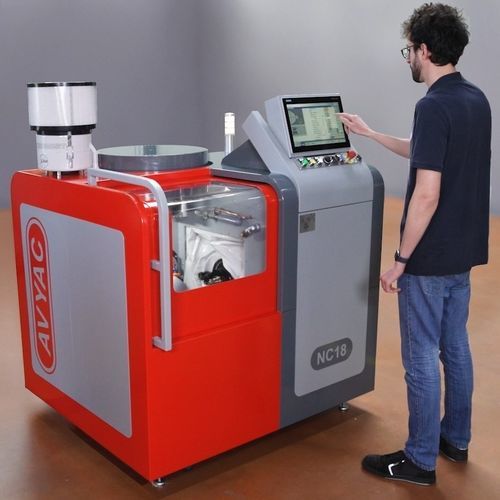

Retífica de ferramentas para ferramentas de corte NC 18

para brocaspara elétrodopara ferramentas de gravação

A NC18 é uma solução de retificação automatizada ultracompacta de 5 eixos, concebida para a produção em série ou reafiação de brocas e ferramentas cilíndricas (metal-carboneto e aço rápido). Desenvolvida em França pela Avyac Machines, combina a cinemática de percurso ultracurto com a automatização completa para maximizar a produtividade por unidade de área.

Especificações Técnicas e Capacidades de Maquinação
Para satisfazer as exigências das oficinas de torneamento de barras e maquinação de precisão, a NC18 possui especificações rigorosas:

• Capacidade de fixação: De Ø1 a 8 mm na configuração standard (pinças W12), expansível até 14,5 mm como opção (pinças W20 ou placa de 6 castanhas).

• Comprimento máximo da ferramenta: Até 320 mm (ou 350 mm, dependendo da configuração).

• Acionamento e Rebolos: Um eletro-eixo pressurizado e selado de 2,2 kW (6000 rpm a 9000 rpm) aciona diretamente rebolos de diamante ou CBN de Ø100 mm sem peças intermédias, garantindo uma concentricidade absoluta.

• Tamanho Compacto: Dimensões compactas de 1400 x 1200 x 1500 mm e peso de 1000 kg facilitam a integração em qualquer linha de produção.

Automação, Precisão e Componentes Premium (Fiabilidade)
A fiabilidade da NC18 baseia-se na utilização de tecnologias comprovadas de líderes globais do setor:

• Controlos CNC de Última Geração: Disponível de série com uma interface B&R intuitiva (Power Panel PPC2100) ou como opção de elevado desempenho com o comando SIEMENS SINUMERIK ONE / 840D SL em ecrã táctil.

• Sondagem e indexação micrométricas: Integração de uma sonda de precisão MARPOSS (precisão de 5 microns) com uma ponta dupla para deteção automática do comprimento da broca, do canal e da posição do bordo do canal.

• Autonomia de produção: Carregador rotativo automático por gravidade com capacidade para até 300 ferramentas, combinado com um reservatório de fluido refrigerante integrado de 80 litros (caudal de 60 L/min) e um sistema integrado de extinção de incêndios, essencial para o funcionamento autónomo com óleo puro.

Versatilidade geométrica e rentabilidade
O software embebido da Avyac permite aos operadores, após uma breve formação (conceito Plug & Play), programar uma vasta gama de perfis com um único rebolo padrão:

• Ferramentas compatíveis: Brocas helicoidais (retificação cónica ou facetada), brocas de 3 canais, brocas escalonadas, brocas planas, machos, brocas de furo profundo (brocas de canhão), fresas de topo de 1 a 4 canais, punções de centro, punções, elétrodos de tungsténio e ferramentas de gravação.

• Redução dos custos operacionais: Tempos de preparação drasticamente reduzidos, cinemática otimizada de 5 eixos para ciclos curtos e ejeção pneumática suave da ferramenta em óleo para preservar a geometria da aresta de corte.
