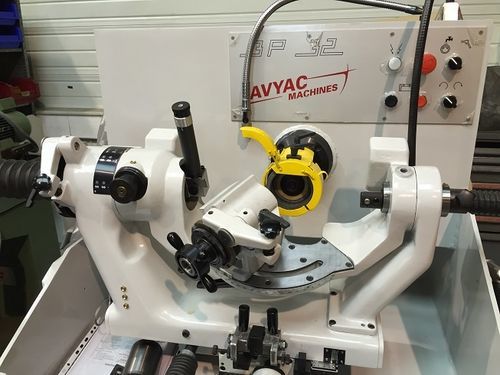

Retífica de ferramentas para brocas 3P32

manualCBN

Descrição
A 3P32 é uma máquina de afiação de brocas para diâmetros Ø3 a 32 mm, disponível recondicionada, retrofitada ou nova. Destinada ao reafiamento em oficina de brocas e ferramentas de corte semelhantes.

Pontos chave

• DIVERSIDADE: Afia brocas HSS e de carboneto, brocas para estruturas metálicas, Gundrills de furo profundo, fresas de 2 e 3 cortes, escariadores e brocas estratificadas.
• RENTABILIDADE: Exemplo: com 50 brocas HSS reafiadas por dia, a 3P32 pode ser economicamente vantajosa em menos de um ano (com base no custo médio de reafiamento).
• SIMPlicidade: As posições de afiação (ângulo de folga, ângulo de afinamento, ângulo de corte) são definidas por batentes ou entalhes, evitando leituras de nonius e reduzindo erros operacionais.
• VELOCIDADE: Ciclos de afiação curtos — aproximadamente 2 minutos para uma broca HSS de 20 mm.
• QUALIDADE: Elevada concentricidade do conjunto cabeça e pinças (pinças biconicas com passo de 0,25 mm) assegura simetria das arestas; sistema de refrigeração integrado para resultados consistentes.
• ECONOMIA: Baixos custos de manutenção devido a peças de desgaste sobredimensionadas; uma única rebolo pode executar desbaste e afinamento, reduzindo o stock de rebolos.
• SEGURANÇA: Tecnologia comprovada com centenas de unidades em funcionamento no mundo.

Aplicações / Tipos de retificação
Cruciforme, 3 cortes, chapa metálica, aresta de corte chanfrada, 3 lâminas, Gundrills.

Notas
Disponível recondicionada, retrofitada ou nova. Sistema de refrigeração integrado. Um único rebolo para desbaste e afinamento. Sistema de pinças de alta concentricidade.

Especificações técnicas

• Dimensões (C×L×A): 1 450×1 180×1 050 mm
• Peso: 700 kg
• Diâmetros trabalháveis: Ø 3 a 32 mm
• Motor do fuso: 1,1 kW / máx. 4 700 rpm
• Rebolos: Ø 100 mm – vitrificado, CBN ou diamante
• Sistema de refrigeração: Caudal 30 l/min, emulsão
• Tipos de retificação: cruciforme, 3 cortes, chapa, chanfro na aresta, 3 lâminas, Gundrills
