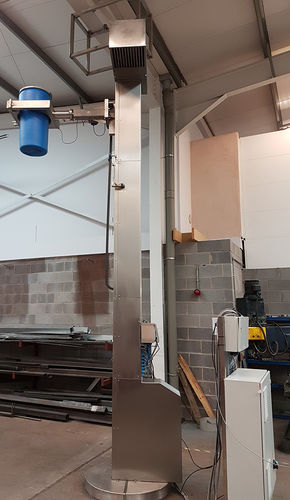

Elevador de tambor de colunas SPL/250/4640/90º/B/G

em aço inoxidável

Este elevador de bidões ATEX foi concebido para elevar um bidão de 200 kg a uma altura de aproximadamente 4640 mm. O elevador de bidões ATEX foi construído em aço inoxidável de grau 304 com um acabamento escovado DP240 Grit. O elevador seria aparafusado ao chão e apoiado acima do elevador de bidões ATEX numa estrutura substancial, como um mezanino. O tambor foi carregado no carro do elevador e fixado corretamente no rés do chão. Uma vez fixado, o tambor foi levantado e baixado utilizando um parafuso de esferas e uma caixa de velocidades do motor montada no topo do elevador. A caixa de engrenagens do motor elétrico estava equipada com um travão de ação rápida que é excitado separadamente e alimentado para ser libertado. O fuso de esferas era um fuso de esferas laminado de 50 mm de diâmetro x 20 mm de passo com uma porca de elevação adequada. Havia uma segunda caixa de engrenagens motorizada que rodava o Elevador de Tambor ATEX na posição totalmente para cima, 90 graus no sentido dos ponteiros do relógio, para permitir que o Operador no nível superior alinhasse o tambor e a interface com o recipiente recetor. O tambor tinha Ø457mm, com uma altura de 262mm e foi fabricado em aço inoxidável de grau 316 com o conteúdo à pressão atmosférica.
