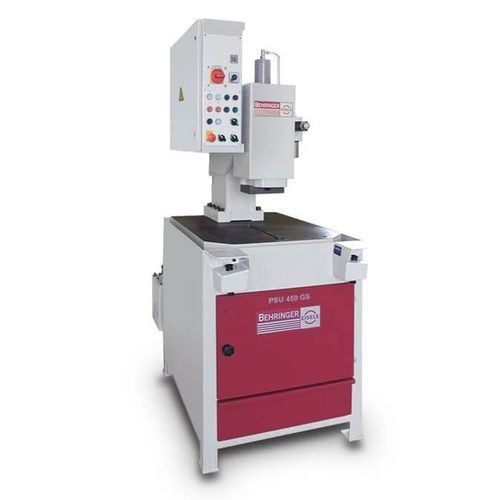

Serra circular PSU 450 GS

horizontalpara metaispara tubos

Visão geral
A PSU 450 GS é uma serra circular de produção projetada para o corte de tubos curvos, como silenciadores, peças hydroformed e tubos de escape. Montagens padronizadas e uma mesa de material plana aceitam dispositivos de fixação específicos para a peça. Os pontos de entrada e saída da serra são livremente ajustáveis. A operação bimanual padrão permite um trabalho confortável e seguro sem proteções mecânicas incômodas.

Transmissão e construção
O núcleo da serra para corte de tubos é a unidade de engrenagem sem-fim com dispositivo de amortecimento EISELE, fabricada internamente. A caixa de engrenagens robusta, combinada com uma base de máquina pesada e componentes de fundição amortecedores de vibração, assegura funcionamento suave e de baixa vibração, melhorando a qualidade do corte e prolongando a vida útil da lâmina.

Principais características

• Montagem para dispositivos específicos da peça
  A mesa plana aceita e permite a rápida troca de dispositivos personalizados para usinagem segura de geometrias simples a complexas.
• Fixação fiável da peça
  Ponte de aperto extremamente robusta com cilindro de longo curso integrado (curso 160 mm) garante a fixação segura das peças.
• Pontos de entrada e saída ajustáveis
  As posições de entrada e saída relativas ao material podem ser livremente ajustadas para diferentes dispositivos.
• Operação bimanual
  Os comandos bimanuais padrão permitem operação confortável e segura sem proteções mecânicas incômodas.
• Base de máquina robusta
  Base pesada e componentes de fundição amortecedores de vibração minimizam vibrações para cortes consistentes e maior vida útil da ferramenta.
• Caixa de engrenagens durável
  A unidade sem-fim com amortecimento EISELE reduz vibrações, garantindo bom acabamento e longa vida da lâmina.
• Fluxo óptimo de cavacos
  Avanço de baixo para cima favorece a evacuação de cavacos ao cortar tubos e perfis ocos.
• Sistema de microaspersão
  A lubrificação por quantidade mínima padrão umedece a lâmina através de um bico para prolongar a vida útil da ferramenta e manter o ambiente de trabalho limpo.

Configurabilidade
A PSU 450 GS pode ser configurada com diversas opções para atender a requisitos específicos de produção.

Dados técnicos
Faixa de corte
Redondo: 150 mm
Quadrado: 140 x 140 mm
Chapa: 400 x 30 mm
Dimensão mínima a cortar (redondo): 10 mm
Dimensão mínima a cortar (chapa): 10 x 10 mm

Características de desempenho
Potência: 3,0 / 3,6 kW
RPM padrão: 6 / 12 / 24 / 48 min-1
RPM opcionais: 12 / 24 / 48 / 96 min-1
Diâmetro da lâmina: 450 mm
Avanço da lâmina: hidráulico
Fixação do material: hidráulica

Dimensões e peso
Comprimento: 1.600 mm
Largura: 1.025 mm
Altura: 2.040 mm
Peso: 1.200 kg
Altura de suporte do material: 1.000 mm

Especificações

• Modelo: PSU 450 GS
• Faixa de corte (redondo): 150 mm
• Faixa de corte (quadrado): 140 x 140 mm
• Faixa de corte (chapa): 400 x 30 mm
• Dimensão mínima (redondo): 10 mm
• Dimensão mínima (chapa): 10 x 10 mm
• Potência: 3,0 / 3,6 kW
• Velocidades padrão (RPM): 6 / 12 / 24 / 48 min-1
• Velocidades opcionais (RPM): 12 / 24 / 48 / 96 min-1
• Diâmetro da lâmina: 450 mm
• Avanço da lâmina: hidráulico (de baixo para cima)
• Fixação: hidráulica (cilindro de longo curso, curso 160 mm)
• Dimensões (C x L x A): 1.600 x 1.025 x 2.040 mm
• Peso: 1.200 kg
• Altura de apoio: 1.000 mm
• Lubrificação padrão: sistema de mínima quantidade (microaspersão)
• Unidade sem-fim com amortecimento EISELE para baixas vibrações e longa vida útil
