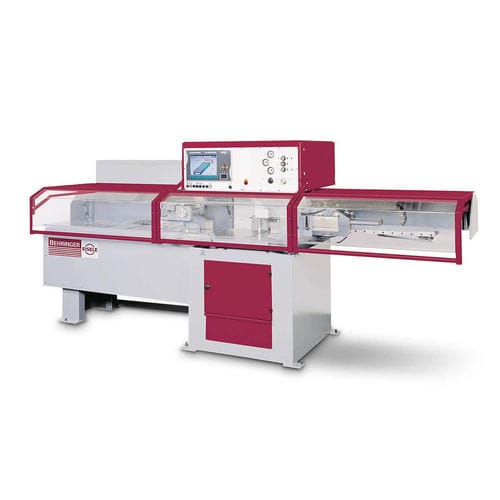

Serra de esquadria PSU 450 A

circularpara metaispara tubos

Visão geral
A serra circular de esquadria automática PSU 450 A, controlada por PC, combina cortes econômicos e alta produtividade com operação confortável. O elevado grau de automação e o design modular cobrem um amplo espectro de aplicações. A máquina processa perfis, tubos e material maciço de diferentes dimensões em operação totalmente automática.

Descrição funcional
Eixos servomotorizados asseguram posicionamento preciso do material e ajuste do ângulo de esquadria. Dispositivo de descarga e garra de eliminação opcionais agarram a peça e a depositam fora da área da máquina numa posição programável. A PSU 450 A pode ser combinada com alimentadores e equipamentos de descarte consoante os requisitos da aplicação.

Características

• Maior nível de automação: Ligação de garfos de alimentação e corte permite operação totalmente automatizada, incluindo eliminação de aparas, sobras e cunhas.
• Eixos servo: Posicionamento de comprimento preciso e rápido e ajuste de ângulo de esquadria.
• Ampla gama de materiais: Adequada para chapa, seções angulares, material maciço, tubos e perfis especiais.
• Base robusta da máquina: Estrutura pesada e componentes em fundição que amortecem vibrações para corte com baixa vibração e maior vida útil da ferramenta.
• Fluxo de cavacos ótimo: Avanço da lâmina de baixo para cima garante evacuação ideal de cavacos, especialmente em tubos e perfis ocos.
• Redução do consumo de material: Corte alternado elimina necessidade de cunhas em secções com mesmo ângulo.
• Transmissão robusta: Redutor de rosca sem fim com compensação Eisele que amortiza vibrações, melhorando a qualidade de corte e a vida útil da lâmina.
• Controlo simples e intuitivo: Controlo PC de fácil utilização com navegação rápida e prevenção de erros.
• Tempos de ciclo curtos: Ajuste electrónico da altura de corte e rápido retorno da lâmina.
• Alta qualidade de corte: Fixação da peça em ambos os lados da lâmina assegura superfícies limpas e tolerâncias reduzidas.
• Sistema de micro-pulverização: Sistema de lubrificação de mínima quantidade para lubrificação constante da lâmina e ambiente de trabalho limpo.
• Interfaces modernas: Interfaces standardizadas como ASCII, DSTV e OPC-UA para integração em sistemas de controlo de processo.

Faixa de corte
Plana 90° — 240 x 70 mm
Plana 45° — 170 x 50 mm
Plana 30° — 130 x 30 mm
Quadrado 90° — 140 x 140 mm
Quadrado 45° — 125 x 125 mm
Quadrado 30° — 100 x 100 mm
Redondo 90° — 150 mm
Redondo 45° — 145 mm
Redondo 30° — 112 mm
Menor dimensão redonda — 10 mm
Menor dimensão plana — 10 x 10 mm

Características de desempenho
Potência de accionamento — 7,1 kW
RPM — 1 - 70 min-1
Diâmetro da lâmina — 450 mm
Comprimento de alimentação por curso — 1.500 mm
Velocidade de avanço — 667 mm/s
Avanço da serra — hidráulico
Apertamento do material — hidráulico

Dimensões e peso
Comprimento — 5.800 mm
Largura — 1.600 mm
Altura — 2.300 mm
Peso — 3.150 kg
Altura de apoio do material — 1.045 mm

Especificações técnicas

• Model: PSU 450 A
• Manufacturer / Brand: Behringer Eisele
• Controlo: Controlo PC potente com funcionalidade NESTING
• Lâmina: Ø 450 mm
• Potência: 7,1 kW
• Intervalo de velocidade: 1 - 70 min⁻¹
• Alimentação: Avanço de serra hidráulico; velocidade até 667 mm/s; comprimento de alimentação por curso 1.500 mm
• Apertamento: Apertamento hidráulico do material
• Lubrificação: Sistema de lubrificação por micro-pulverização / MQL
• Automatização: Compatível com alimentadores, garras de corte e alimentação, garra de eliminação opcional
• Interfaces: ASCII, DSTV, OPC-UA (standardizadas)
• Construção: Estrutura pesada com componentes de fundição amortecedores de vibrações
