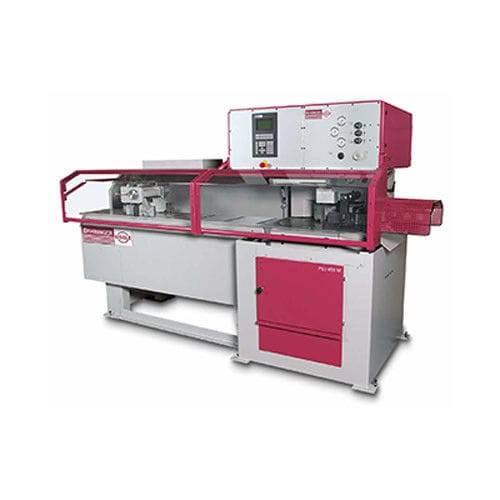

Serra de esquadria PSU 450 M

circularpara metaispara tubos

Visão geral
A serra circular automática de esquadria PSU 450 M é uma máquina versátil para corte de tubos, perfis, materiais maciços e cortes angulares. Seus pontos fortes são alta produção, confiabilidade do processo e manuseio simples. A máquina possui ajuste automático de esquadria e uma garra de alimentação acionada por servomotor para alta flexibilidade. O projeto modular permite combinação com carregadores de alimentação ou dispositivos de descarte.

Projeto e transmissão
O coração da unidade de serra PSU é uma unidade de engrenagem de rosca sem fim com o recurso de absorção de choque Eisele, fabricado internamente. Esta caixa de engrenagens robusta assegura funcionamento suave e de baixa vibração, melhorando a qualidade da superfície de corte e aumentando a vida útil da lâmina.

Recursos

• Fluxo ideal de cavacos mesmo ao serrar tubos e perfis ocos devido ao avanço da lâmina de baixo para cima.
• Ampla gama de materiais – adequada para chapas planas, perfis angulares e materiais maciços, tubos e perfis especiais para uso industrial e oficina.
• Base de máquina robusta – estrutura pesada e componentes de ferro fundido que amortecem vibrações e aumentam a vida útil da ferramenta.
• Sistema de micro-sprays – lubrificação mínima de série que umedece a lâmina com óleo de corte para longa vida útil e ambiente de trabalho limpo.
• Alta qualidade de corte – fixação da peça em ambos os lados da lâmina garante superfícies de corte limpas e tolerâncias reduzidas.
• Construção robusta e durável – projeto de engrenagem com absorção de choque Eisele que amortece vibrações para longa vida útil.
• Controle simples e intuitivo – sistema de controle fácil de usar com navegação rápida entre programas para evitar erros operacionais.
• Eixos servomotor – posicionamento preciso e rápido do comprimento do material inicial e ajuste do ângulo de esquadria.
• Curto tempo de ciclo – ajuste eletrônico da altura de corte e retorno rápido da lâmina reduzem os tempos de ciclo.
• Consumo de material reduzido – serragem alternada elimina a necessidade de encaixes em seções com o mesmo ângulo, economizando material e aumentando a produtividade.

Faixa de corte
Ajuste automático de esquadria: 30° a 150°
Plano 90°: 240 x 70 mm
Plano 45°: 180 x 50 mm
Plano 30°: 130 x 30 mm
Quadrado 90°: 140 x 140 mm
Quadrado 45°: 125 x 125 mm
Quadrado 30°: 100 x 100 mm
Redondo 90°: 150 mm
Redondo 45°: 145 mm
Redondo 30°: 112 mm
Menor dimensão a serrar redonda: 10 mm
Menor dimensão a serrar plana: 10 x 10 mm

Características de desempenho
Potência do motor: 3,0 / 3,6 kW
RPM padrão: 6 / 12 / 24 / 48 min^-1
RPM opcionais: 12 / 24 / 48 / 96 min^-1
Diâmetro da lâmina: 450 mm
Comprimento de alimentação (curso simples): 1.500 mm
Velocidade de alimentação: 667 mm/s
Avanço da serra: hidráulico
Apertos de material: hidráulico

Dimensões e peso
Comprimento: 3.100 mm
Largura: 1.500 mm
Altura: 1.950 mm
Peso: 2.300 kg
Altura de suporte do material: 1.020 mm

Características / especificações técnicas

• Modelo: PSU 450 M
• Diâmetro da lâmina: 450 mm
• Potência de acionamento: 3,0 / 3,6 kW
• Estágios de velocidade padrão: 6 / 12 / 24 / 48 min^-1
• Estágios de velocidade opcionais: 12 / 24 / 48 / 96 min^-1
• Comprimento de alimentação (curso simples): 1.500 mm
• Velocidade máxima de alimentação: 667 mm/s
• Tipo de avanço da serra: hidráulico
• Apertos do material: hidráulico
• Faixa de ajuste de esquadria automático: 30° a 150°
• Capacidades de corte (exemplos): Plano 90° 240 x 70 mm; Quadrado 90° 140 x 140 mm; Redondo 90° 150 mm
• Dimensões mínimas de corte: redondo 10 mm; plano 10 x 10 mm
• Dimensões totais (C x L x A): 3.100 x 1.500 x 1.950 mm
• Peso: 2.300 kg
• Altura de suporte do material: 1.020 mm
• Lubrificação por micro-sprays padrão (MQL) para refrigeração e durabilidade da lâmina
• Garra de alimentação acionada por servomotor para manuseio preciso do material
