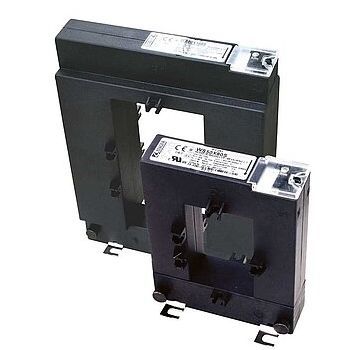

Transformador de corrente WS50x80S…WS80x160S

com núcleo dividido (split-core)para rede elétrica

Os transformadores de corrente de medição da série WS... de núcleo dividido, altamente sensíveis, convertem correntes residuais de 10 mA...100 A em sinais RCM ou EDS avaliáveis e podem ser montados posteriormente em instalações eléctricas existentes, onde é necessário evitar a desconexão. Os TCs são ligados ao respetivo avaliador através de dois fios. Dependendo do cabo de ligação utilizado, a distância entre o TC e o avaliador pode ser de até 40 m. Certifique-se de que todos os condutores sob tensão são encaminhados através do transformador de corrente de medição e que estes condutores não estão blindados. Nunca passar um condutor PE através do transformador de corrente de medição! Aplicações para monitores de corrente residual (RCM) para sistemas de monitorização de corrente residual (RCMS) para localizadores de defeitos de isolamento (EDS)
