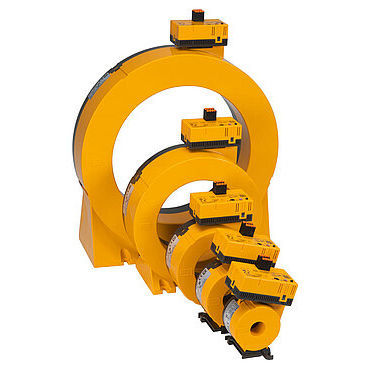

Transformador de corrente LINETRAXX® CTUB100 series

de mediçãoencapsuladoIEC

Os transformadores de corrente de medição da série CTUB100 são combinações de núcleos de transformadores de corrente de medição CTBC... e módulos electrónicos CTUB10..., que convertem correntes AC e DC num sinal de medição avaliável. Os sinais de medição podem ser avaliados com aparelhos da série RCMA420/423, RCMS410/425/460/490 ou EDS441LAB. Os transformadores de corrente de medição são ligados aos respectivos aparelhos através de um cabo de 2 ou 6 fios. Podem ser utilizados em sistemas DC, AC e 3(N)AC. Os transformadores de corrente de medição CTUB101-CTBCxx destinam-se a ser ligados a aparelhos da série RCMA420/423 e são alimentados diretamente pelo avaliador com a tensão de alimentação DC ±12 V através do cabo de 6 fios. Os transformadores de corrente de medição CTUB102-CTBCxx destinam-se a ser ligados a um RCMS410/425/460/490 ou a um EDS441LAB. Se os transformadores de corrente de medição CTUB102-CTBCxx forem ligados a um dispositivo deste tipo, é necessária uma fonte de alimentação de 24 V CC para os transformadores de corrente de medição, que está disponível como acessório. Os núcleos dos transformadores de corrente de medição da série CTBC20P...210P possuem uma proteção magnética integrada e são adequados para aplicações com correntes de carga elevadas ou correntes de arranque. Caraterísticas Botão combinado de teste e reset LED multicolorido para mensagens de operação, falha e estado Módulo eletrónico substituível sem separação mecânica dos condutores primários Extensão/reequipamento ou modificação das funcionalidades em caso de alteração dos requisitos de monitorização Insensível a correntes de carga devido à blindagem magnética completa (apenas CTUB10x-CTBC20P...210P) Monitorização da ligação ao transformador de corrente de medição Tensão de alimentação DC ±12 V/DC 24 V
