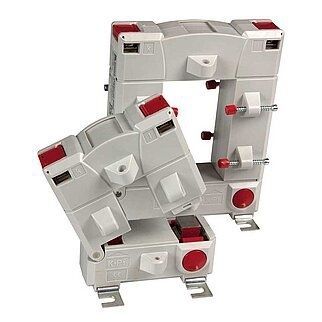

Transformador de corrente WS…/WS…-8000 series

com núcleo dividido (split-core)IP20com neutro artificial

Os transformadores de corrente de medição de núcleo dividido das séries WS... e WS...-8000 podem ser abertos utilizando o botão de interbloqueio para envolver os condutores a monitorizar. Isto permite uma fácil readaptação em instalações existentes. Os transformadores de corrente de medição das séries WS... e WS...-8000 são transformadores de corrente de medição altamente sensíveis do tipo split-core que, em combinação com os monitores de corrente residual da série RCM e os sistemas de monitorização de corrente residual RCMS, convertem as correntes CA em sinais de medição avaliáveis. Além disso, os transformadores de corrente de medição podem ser utilizados em combinação com localizadores de defeitos de isolamento (EDS) para sistemas IT. Foram concebidos para medir a corrente de teste gerada por um injetor de corrente de localização PGH ou por um ISOMETER® IRDH. Em combinação com os localizadores de defeitos de isolamento da série EDS, a corrente de teste é convertida em sinais avaliáveis. A ligação aos respectivos dispositivos é feita através de um cabo de dois fios. Caraterísticas Transformador de corrente de medição da série WS.. Para sistemas de monitorização de corrente residual das séries RCMS460/490 Para os monitores de corrente residual das séries RCM420 e RCM460 Para localizadores de defeitos de isolamento das séries EDS440 e EDS460/490 Transformador de corrente de medição WS...-8000 Para localizadores de defeitos de isolamento das séries EDS441, EDS461 e EDS491 Aplicações para localizadores de defeitos de isolamento (EDS)
