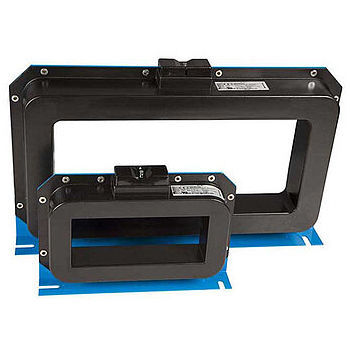

Transformador de corrente WR70x175S(P)…WR200x500S(P)

com núcleo dividido (split-core)IECIP20

Os transformadores de corrente de medição altamente sensíveis da série WR...S, de tipo retangular, convertem as correntes CA em sinais de medição avaliáveis, em combinação com os monitores e avaliadores de corrente residual das séries RCM e RCMS. Além disso, os transformadores de corrente de medição podem ser utilizados em combinação com sistemas de localização de defeitos de isolamento (EDS) para sistemas IT. Foram concebidos para medir a corrente de localização gerada por um injetor de corrente de localização PGH ou por um ISOMETER® IRDH. Em combinação com os localizadores de defeitos de isolamento da série EDS, a corrente de teste é convertida em sinais avaliáveis. Os transformadores de corrente de medição da série WR...SP possuem uma blindagem integrada. Esta blindagem destina-se a evitar falsos disparos de dispositivos RCM... ou EDS... ligados, quando ocorrem correntes de carga elevadas ou correntes de arranque no sistema que está a ser monitorizado. Os transformadores de corrente de medição da série WR...SP são particularmente adequados para utilização em sistemas de barramento e são concebidos para correntes de carga ≥ 500 A. A ligação ao respetivo aparelho é efectuada através de um cabo de dois fios. Caraterísticas Para sistemas de monitorização de corrente residual RCMS460/490 Para monitores de corrente residual RCM420 Para localizadores de defeitos de isolamento EDS440 Para localizadores de defeitos de isolamento EDS460/490 Aplicações Os transformadores de corrente de medição WR...SP são particularmente adequados para utilização em sistemas de barramento. Esta série deve ser utilizada para correntes de carga ≥ 500 A. para localizadores de defeitos de isolamento (EDS)
