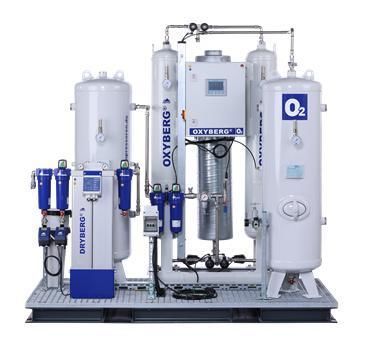

Gerador de oxigênio de alta concentração OXYBERG 1500

para uso médicopara hospitalde PSA

Visão geral
BERG fornece sistemas completos de geração de oxigénio médico no local baseados em tecnologia PSA para hospitais, clínicas, redes de saúde e projetos de emergência. Os pacotes incluem gerador PSA, compressor de ar, tratamento de ar, armazenamento de oxigénio, monitorização e opções conteinerizadas.

Destaques

• Pacotes completos para operação contínua 24/7
• Pureza típica do oxigénio PSA: 93–95%
• Opções modulares: booster, rampa de enchimento de cilindros, layouts conteinerizados e conceitos de redundância
• Certificações: ISO 9001:2015, ISO 13485:2016 e CE (PED 2014/68/EU) quando aplicável

Solução BERG completa — Componentes do pacote

• 01 Compressor de ar — Fornecimento de ar comprimido dimensionado para operação contínua do PSA
• 02 Tratamento do ar — Filtragem e secagem para proteger o sistema PSA e assegurar desempenho estável
• 03 Gerador PSA OXYBERG — Unidade de geração de oxigénio no local para fornecimento médico
• 04 Reservatório tampão de oxigénio — Armazenamento intermédio para estabilizar caudal, pressão e controlo
• 05 Monitorização e alarme — Monitorização de pureza e pressão com funções de alarme e interfaces
• 06 Interface de fornecimento hospitalar — Conceito de ligação para integração com tubagens hospitalares (conforme regulamentação local)
• 07 Enchimento de cilindros opcional — Booster e rampa de enchimento para cilindros de reserva ou logística descentralizada
• 08 Planta conteinerizada — Soluções em contentor para implantação rápida ou projetos remotos

Fluxo do processo

• 1 Compressão do ar
• 2 Tratamento do ar (filtragem, secagem)
• 3 Geração de oxigénio (PSA)
• 4 Armazenamento de oxigénio
• 5 Monitorização da pureza
• 6 Fornecimento ao hospital / ligação à rede
• 7 Enchimento de cilindros opcional

Configuração de exemplo — Pacote completo OXYBERG 1500
Especificação de exemplo: OXYBERG 1500 — Pureza típica 95%, Caudal O₂ 39 Nm³/h. Dimensionamento final, redundância, armazenamento e estratégia de pressão dependem dos requisitos do projeto.

Normas e requisitos de projeto
Os sistemas são concebidos para conceitos de fornecimento de oxigénio médico; a adequação final depende da configuração completa, instalação, regulamentos nacionais aplicáveis e aprovações do projeto. Considerações típicas: caudal e pureza requeridos, estratégia de rede hospitalar ou enchimento de cilindros, capacidade de reserva, requisitos de monitorização e alarme, disponibilidade elétrica e ambiente de instalação.

Especificações técnicas

• Tecnologia: PSA (Pressure Swing Adsorption)
• Pureza típica de oxigénio: 93–95% (dependente do projeto)
• Modelo de exemplo: OXYBERG 1500 — Pureza 95% · Caudal O₂ 39 Nm³/h
• Intervalo de caudal: Específico do projeto, desde unidades compactas até grandes plantas hospitalares
• Âmbito do sistema: Compressor de ar, tratamento de ar, gerador PSA, armazenamento, controlos e enchimento opcional
• Tipos de instalação: Skid interior, sala técnica ou unidade conteinerizada
• Opções: Redundância, booster, rampa de enchimento, solução conteinerizada, monitorização e alarmes
• Certificações: ISO 9001:2015; ISO 13485:2016; marcado CE conforme PED 2014/68/EU para componentes aplicáveis

Aplicações

• Hospitais
• Clínicas
• Redes de saúde centralizadas ou regionais
• Instalações médicas remotas
• Hospitais de campanha e implantações de emergência
• Projetos governamentais e ONG

Vantagens

• Redução dos custos logísticos de oxigénio a longo prazo
• Maior independência face a fornecimentos de cilindros
• Sistemas escaláveis para diferentes dimensões de hospital
• Implantação rápida possível com soluções conteinerizadas
• Fornecimento integral por um único parceiro com serviço e peças sobressalentes
