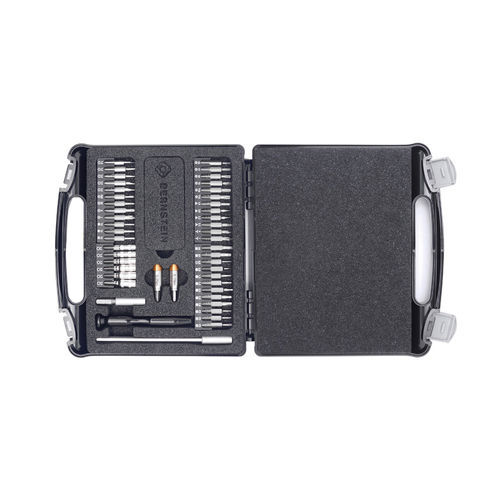

Jogo de pontas de parafusar com fenda Torx 4-970-A

Phillipspara parafusos allen sextavadospara parafuso de fenda

Este conjunto de 47 peças inclui dois adaptadores de torque pré-definidos (0,1 Nm e 0,2 Nm) para parafusamento de precisão, especialmente indicado para eletrónica e reparação de telemóveis. Os adaptadores convertem uma ponta 4 mm C4 e o respetivo suporte numa ferramenta de torque compacta com clique audível ao atingir o torque pré-definido.

Principais características

• Torques pré-definidos: 0,1 Nm e 0,2 Nm; tolerância ±10% (certificado de fábrica a pedido)
• Adaptador Ø 8 mm, comprimento 22 mm (sem o veio). Velocidade máx. recomendada 100 rpm com ferramentas elétricas
• Encaixe / veio: hex 4,0 mm; suporte magnético para pontas 4,0 mm
• Materiais: aço inoxidável e aço para ferramentas de alta qualidade; extensão em alumínio
• Pega ESD dissipativa (10^6 a 10^9 ohm)
• Fornecido em estojo de plástico com espuma; dimensões 175 x 160 x 45 mm; peso 410 g

Área de aplicação
Converte uma ponta 4 mm C4 e um suporte numa ferramenta de torque de precisão. Os adaptadores destinam-se principalmente ao uso manual; quando usados com ferramentas elétricas, limite a velocidade a 100 rpm para evitar cliques repetidos. O clique audível indica que foi atingido o torque pré-definido e evita o aperto excessivo. Ao desapertar os parafusos não ocorre o desbloqueio do torque devido ao eixo central bloqueado (aprox. 30% mais torque ao desapertar).

Descrição técnica
Os adaptadores são testados segundo DIN EN ISO 6789 (ferramentas de aperto de torque acionadas manualmente) e garantem uma tolerância de ±10% por pelo menos 20 000 cliques. O mecanismo bloqueia o trinquete na manga da bucha e inclui um eixo oco e um cilindro de amortecimento; quando o torque aplicado excede o valor pré-definido, o eixo central torna-se inativo e não é transmitido maior aperto ao parafuso.

Informações gerais
Os adaptadores de torque são adequados para equipamentos eletrónicos, sistemas de troca rápida, estações robotizadas, aeroespacial, aplicações médicas ou qualquer bancada onde seja necessário um torque baixo e preciso.

Conteúdo

• 4-971 adaptador de torque 0,1 Nm para pontas 4 mm
• 4-972 adaptador de torque 0,2 Nm para pontas 4 mm
• 6-340-3 conjunto de pontas C4 42 pcs, composto por: Fenda 1.0-1.5-2.0-2.5-3.0; Cruz PH000-PH00-PH0-PH1; Torx T3-T4-T5-T6-T7-T8-T9-T10-T15; Hex 0.9-1.3-1.5-2.0-2.5-3.0; Chaves 2.5-3.0-3.5-4.0-4.5-5.0; Triângulo 1.6-2.0-2.2-2.3; Quadrado S0-S1; Pentalobe P2-P5-P6; Ejetor SIM; Tri-Point 0-1
• 6-340-2 extensão para pontas 4 mm (5/32 inch) hex
• 6-340-1 suporte de pontas ESD dissipativo para pontas 4 mm (5/32 inch) hex
• 4-564 adaptador de bit 1/4 para 4 mm, comprimento 42,5 mm

Especificações técnicas

• Tipo de produto: conjunto de pontas 47 peças com adaptadores de torque
• Adaptadores de torque pré-definidos: 0,1 Nm e 0,2 Nm
• Tolerância: ±10% (DIN EN ISO 6789), testado ≥ 20 000 cliques
• Diâmetro do adaptador: Ø 8 mm; comprimento do adaptador (sem o veio): 22 mm
• Transmissão / suporte de pontas: veio hex 4,0 mm; suporte magnético 4,0 mm
• Materiais: aço inoxidável e aço para ferramentas; extensão: alumínio
• Resistência da pega ESD: 10^6 a 10^9 ohm
• Velocidade máx. recomendada com ferramentas elétricas: 100 rpm
• Estojo: estojo plástico com espuma
• Dimensões do estojo: 175 x 160 x 45 mm
• Peso (conjunto): 410 g
