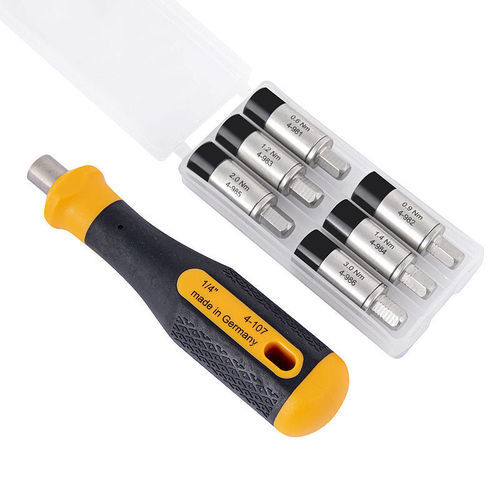

Limitador de torque magnético 4-980-G

mecânicode fricçãocom função de embreagem

Conjunto de adaptadores de torque pré-ajustados (4-980-G) para bits 1/4 polegada, cobrindo torques de 0,6 a 3,0 Nm e incluindo uma empunhadura de chave de fenda com suporte magnético para bits 1/4 polegada. Os adaptadores utilizam um mecanismo de clique para indicar quando o torque predefinido é alcançado e evitam aperto excessivo.

Características

• Torques pré-ajustados; conteúdo: ver lista de peças; tolerância ±10% (certificado de fábrica sob pedido)
• Ø externo do adaptador: 12 mm; comprimento do adaptador: 28 mm (sem a haste)
• Haste hex 1/4 polegada — em combinação com ferramentas elétricas, velocidade máxima recomendada 100 rpm
• Suporte magnético para bits 1/4 polegada integrado na empunhadura
• Material: aço ligado, dureza HRC 43–48
• Embalado em caixa plástica quadro (91 x 43 x 15 mm); embalagem unitária
• Peso (conjunto): 198 g

Conteúdo

• 4-981 Adaptador de torque 0,6 Nm
• 4-982 Adaptador de torque 0,9 Nm
• 4-983 Adaptador de torque 1,2 Nm
• 4-984 Adaptador de torque 1,4 Nm
• 4-985 Adaptador de torque 2,0 Nm
• 4-986 Adaptador de torque 3,0 Nm
• 4-107 Empunhadura de chave de fenda com suporte magnético para bits 1/4 polegada

Área de aplicação
Transforme um bit 1/4 polegada e um suporte em uma ferramenta de torque precisa. O adaptador destina-se principalmente ao uso manual; em conjunto com ferramentas elétricas use no máximo 100 rpm com mínima repetição de clique. O clique audível indica quando o torque predefinido é atingido; o adaptador evita aperto excessivo e não requer ferramenta adicional para afrouxamento (eixo central bloqueado provoca aproximadamente 30% a mais de torque ao afrouxar).

Descrição técnica
Os adaptadores são testados de acordo com DIN EN ISO 6789 (ferramentas manuais de aparafusamento com torque) e mantêm tolerância de ±10% por pelo menos 20.000 cliques. O adaptador trava o catraca na bucha e usa um sistema patenteado com eixo oco e cilindro de amortecimento; quando o torque aplicado excede o valor predefinido, o eixo central fica inativo e a tensão contínua não aumenta.

Especificações / dados técnicos

• Modelo: 4-980-G (conjunto, 7 peças)
• Faixa de torque (conjunto): 0,6 Nm, 0,9 Nm, 1,2 Nm, 1,4 Nm, 2,0 Nm, 3,0 Nm
• Empunhadura incluída: empunhadura de chave de fenda com suporte magnético para bits 1/4 polegada (4-107)
• Tipo de haste: 1/4 polegada hex
• Ø externo adaptador: 12 mm; comprimento adaptador (sem haste): 28 mm
• Material: aço ligado, HRC 43–48
• Tolerância: ±10% (certificado de fábrica sob pedido)
• Normas: testado conforme DIN EN ISO 6789
• Embalagem: caixa plástica quadro 91 x 43 x 15 mm; embalagem unitária
• Peso (conjunto): 198 g

Embalagem / Observações

• Embalado individualmente em caixa plástica quadro (91 x 43 x 15 mm).
• Imagens ilustrativas; reservas por erros e alterações técnicas.
