Adaptador para eixo 4-970-KSB

em açoem alumínioem material plástico

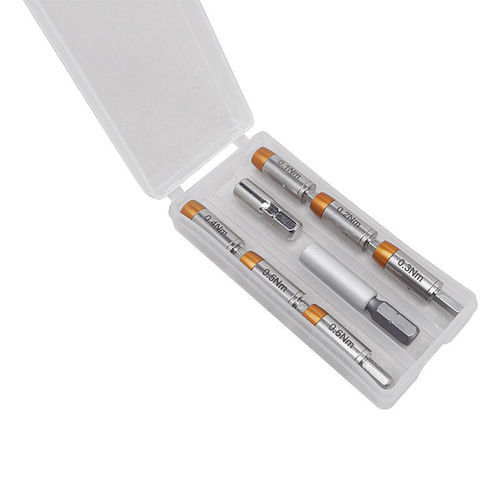

Conjunto compacto de adaptadores de torque predefinidos para pontas 4 mm (C4), abrangendo valores de torque pequenos de 0,1 a 0,6 Nm e fornecido com dois adaptadores de ponta em uma caixa plástica quadro. Os adaptadores clicam quando o torque predefinido é alcançado e destinam-se principalmente ao uso manual; o uso com ferramentas elétricas é limitado a baixa velocidade (máx. 100 rpm) para evitar cliques repetidos.

Conteúdo

• 4-971 adaptador de torque 0,1 Nm para pontas 4 mm
• 4-972 adaptador de torque 0,2 Nm para pontas 4 mm
• 4-973 adaptador de torque 0,3 Nm para pontas 4 mm
• 4-974 adaptador de torque 0,4 Nm para pontas 4 mm
• 4-975 adaptador de torque 0,5 Nm para pontas 4 mm
• 4-976 adaptador de torque 0,6 Nm para pontas 4 mm
• 4-564 adaptador de bit 1/4" → 4 mm, comprimento 42,5 mm
• 4-566 adaptador de bit 1/4" → 4 mm, comprimento 25 mm

Área de aplicação
Transforme uma ponta 4 mm C4 e um porta-ponta numa ferramenta de torque de precisão. Adequado quando são necessários ajustamentos de torque pequenos e precisos (eletrónica, sistemas de troca rápida, estações robotizadas, aeroespacial, dispositivos médicos, aplicações de bancada). O adaptador evita aperto excessivo; ao desapertar um parafuso não ocorre desbloqueio de torque (eixo central bloqueado).

Descrição técnica
Os adaptadores são testados de acordo com DIN EN ISO 6789 (ferramentas de aperto de torque operadas manualmente) e garantem uma tolerância de ±10% durante pelo menos 20.000 cliques. O mecanismo utiliza um eixo central oco, cilindro amortecedor e catraca móvel: quando o torque aplicado excede o torque predefinido, o eixo central fica inativo e um clique indica que o limite de torque foi atingido. O torque deve ser verificado regularmente com um medidor de torque.

Informações gerais
Os adaptadores de torque são frequentemente usados como solução compacta para controlo preciso de torque em muitas indústrias e postos de trabalho.

Características / especificações técnicas

• Modelo / série: KSB (designação do conjunto: 4-970-KSB)
• Passos de torque predefinidos no conjunto: 0,1 / 0,2 / 0,3 / 0,4 / 0,5 / 0,6 Nm
• Tolerância: ±10% (certificado de fábrica sob pedido)
• Diâmetro do adaptador: Ø 8 mm
• Comprimento do adaptador (sem haste): 22 mm
• Haste: hex 1/4 polegada
• Suporte magnético para bit: 4,0 mm
• Adaptadores de bit incluídos: 1/4" → 4 mm (comprimentos 42,5 mm e 25 mm)
• Porta-bits no conjunto: 1 porta-bit em alumínio e 1 porta-bit em aço cromado
• Material: aço ligado, HRC 43–48
• Embalagem: caixa quadro plástica, dimensões 91 x 43 x 15 mm
• Peso (conjunto): 70 g
• Norma de teste: DIN EN ISO 6789
• Velocidade máx. recomendada com ferramentas elétricas: 100 rpm (usar com repetição mínima de cliques)
