Limitador de torque mecânico 4-970-G

de fricçãocom função de embreagemem aço

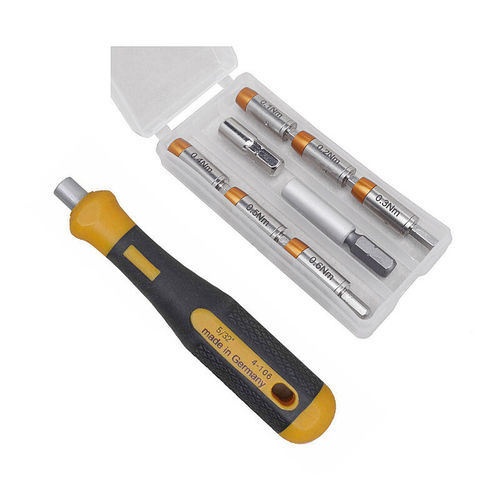

O conjunto de adaptadores de torque 9 peças (4-970-G) fornece adaptadores com torque pré-ajustado de 0,1 a 0,6 Nm para pontas de 4 mm, permitindo controlo preciso do torque em trabalhos manuais e aplicações com ferramentas elétricas de baixa velocidade. O conjunto inclui adaptadores, adaptadores de ponta e suportes, fornecidos numa caixa quadro de plástico para armazenamento e transporte seguros.

Principais características

• Torques pré-ajustados, conteúdo: ver lista de peças. Tolerância ±10% (certificado de fábrica sob pedido)
• Diâmetro do corpo do adaptador Ø 8 mm, comprimento 22 mm (sem haste)
• Haste hex 1/4" — em combinação com ferramentas elétricas limitar a velocidade máxima a 100 rpm
• Suporte magnético para ponta 4,0 mm
• Material: aço ligado, dureza HRC 43–48
• Inclui 2 adaptadores de ponta 1/4" para 4 mm na caixa quadro de plástico
• 1 suporte de ponta em alumínio, 1 suporte de ponta em aço cromado
• Embalado em caixa quadro de plástico (91 x 43 x 15 mm)
• Peso (conjunto): 108 g

Conteúdo

• 4-971 adaptador de torque 0,1 Nm para pontas 4 mm
• 4-972 adaptador de torque 0,2 Nm para pontas 4 mm
• 4-973 adaptador de torque 0,3 Nm para pontas 4 mm
• 4-974 adaptador de torque 0,4 Nm para pontas 4 mm
• 4-975 adaptador de torque 0,5 Nm para pontas 4 mm
• 4-976 adaptador de torque 0,6 Nm para pontas 4 mm
• 4-564 adaptador de ponta 1/4" para 4 mm, comprimento 42,5 mm
• 4-566 adaptador de ponta 1/4" para 4 mm, comprimento 25 mm

Área de aplicação
Transforme uma ponta C4 de 4 mm e um suporte numa ferramenta de torque precisa. Os adaptadores destinam-se a aplicações que exigem pequenos torques pré-ajustados (eletrónica, sistemas de mudança rápida, estações robóticas, aeroespacial, médico e trabalho de bancada). O clique indica quando o torque pré-ajustado é atingido e evita o aperto excessivo. Ao desapertar parafusos não ocorre desbloqueio de torque (resultado: aproximadamente 30% mais torque ao desapertar). Principalmente adequado para operação manual; com ferramentas elétricas limitar a 100 rpm e evitar repetições frequentes do clique.

Descrição técnica
Os adaptadores são testados de acordo com DIN EN ISO 6789 (ferramentas de aperto manuais) e especificados com uma tolerância de ±10% para pelo menos 20 000 cliques. O utilizador deve verificar periodicamente os valores de torque com um medidor de torque. Princípio de funcionamento: o torque é limitado bloqueando o catraca na luva. O sistema patenteado consiste numa árvore oca e num cilindro amortecedor; a árvore central move a catraca móvel e o cilindro amortecedor com uma ranhura permite que a manga espaçadora deslize sobre a árvore central. Quando o torque aplicado excede o valor pré-ajustado, a árvore central torna-se inativa, evitando qualquer aumento contínuo de tensão e mantendo o torque pré-ajustado.

Especificações técnicas

• Modelo: 4-970-G
• Marca: Bernstein
• Número de peças no conjunto: 9
• Faixa de torque: 0,1–0,6 Nm (valores pré-ajustados conforme listado no conteúdo)
• Diâmetro do adaptador (corpo): Ø 8 mm; comprimento do adaptador (sem haste): 22 mm
• Haste: hex 1/4"
• Diâmetro do suporte de ponta: 4,0 mm (magnético)
• Material: aço ligado, dureza HRC 43–48
• Embalagem: caixa quadro de plástico (91 x 43 x 15 mm)
• Peso (conjunto): 108 g
• Norma & durabilidade: DIN EN ISO 6789, tolerância ±10% garantida para pelo menos 20 000 cliques
• Nota de operação: uso principalmente manual; com ferramentas elétricas limitar a 100 rpm e evitar repetições frequentes do clique; verificar periodicamente os valores de torque com um medidor
