Passarela pedonal

Visão geral

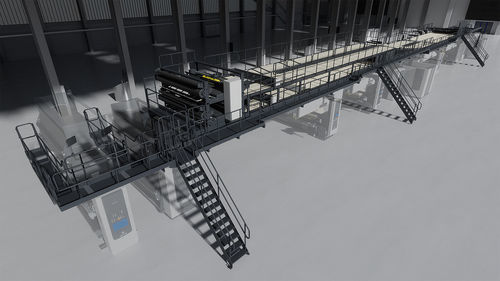

O Bridge conduz os comprimentos de chapa ondulada mono-face para o Bridge Guide e, posteriormente, para o Bridge Brake. Configurável para cartão ondulado simples, duplo e triplo. O sistema de dosagem Webtrol, integrado no Bridge Guide, detecta e permite o controlo da posição da banda mono-face na extremidade da ponte.

Principais características

• Sistema de dosagem Webtrol para posicionamento preciso em direção ao centro da onduladora ou à banda externa
• Tambor de travão ajustável que aplica tensão da banda precisa e constante para aquecimento, aplicação de cola e colagem ideais
• Resistência do travão controlável pneumaticamente através de uma estação de escovas com escovas de baixo desgaste
• Adequado para cartão ondulado simples, duplo e triplo

Dinâmica de controlo
Projetado para altas velocidades de produção (até 450 m/min). Função de amortecimento integrada assegura velocidades constantes da banda. Sistema de acionamento e tensão de alto desempenho garante o transporte seguro da banda; estação de acionamento com motor controlado por frequência acoplado ao Single Facer.

Operação
Projeto de fácil manutenção e uso com consola de controlo equipada com painel tátil integrado ou autónomo. Suporta monitorização de produção e diagnósticos rápidos. O Zero Defect System (ZDS) emite avisos precoces em caso de desvios para reduzir desperdício e acelerar a localização de falhas.

Segurança da máquina
Construído para cumprir normas internacionais de segurança rigorosas. Muitos componentes são parcialmente pré-instalados e entregues em módulos para montagem rápida no local.

Características / especificações técnicas

• Aplicação: orientação e travagem da banda mono-face antes da aplicação de cola/união
• Tipos de chapa suportados: cartão ondulado simples, duplo e triplo
• Sistema de posicionamento: Webtrol integrado no Bridge Guide
• Travão: tambor de travão ajustável com controlo pneumático via estação de escovas (escovas de baixo desgaste)
• Velocidade máxima de projeto: até 450 m/min
• Acionamento: motor controlado por frequência acoplado ao Single Facer
• Recursos: função de amortecimento, ejeção manual de resíduos no Bridge, sistema de tensão de alto desempenho
• Controlo e diagnóstico: painel tátil integrado ou autónomo; Zero Defect System (ZDS)
• Entrega e instalação: elementos parcialmente pré-instalados; entrega modular para montagem rápida
