Sistema de colagem

Visão geral

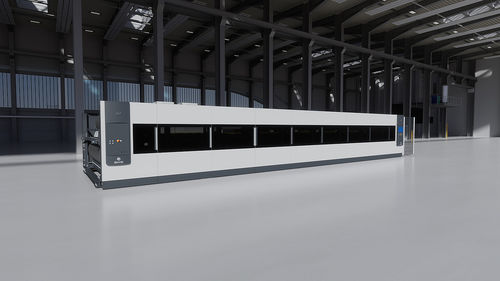

O Double Facer da BHS Corrugated realiza colagem, secagem e transporte da fita ondulada, desde micro-flute até cartão triplo pesado. Foi concebido para manter altas velocidades de linha e qualidade estável da fita em várias gramaturas.

Sistema de carregamento Platerol
O sistema de carregamento Platerol combina rolos e sapatas de pressão para fornecer transferência térmica eficiente e uniões de fita fiáveis. Ajusta a pressão de linha e pressão de superfície para evitar perda de calibre em larguras estreitas. O sistema é totalmente automatizado e operável a partir da consola principal ou da estação local.

• Combinação rolo/sapata para transferência térmica otimizada
• Pressões de linha e de superfície ajustáveis para manter o calibre
• Menos rejeitos em mudanças rápidas de qualidade
• Totalmente automatizado; operação via consola ou estação local

Características técnicas
O Machine Control Center (MCC) é a interface do operador e o monitor do sistema, concentrando o estado da máquina, diagnósticos e gestão de parâmetros. O MCC permite testar, modificar e guardar definições e inclui um programa de limpeza integrado. Uma correia especial aumenta a resistência ao desgaste, melhora a secagem e assegura a planicidade do cartão.

• MCC com contador de horas, alertas de manutenção e diagnósticos complexos
• Programa de limpeza integrado
• Correia reforçada: maior resistência ao desgaste, secagem melhorada, planicidade consistente

Sapatas de pressão e placas aquecidas
A pressão superficial consistente das sapatas garante transferência de calor eficaz entre as placas aquecidas e o cartão ondulado, impedindo o esmagamento da fita na largura. As placas são montadas numa base estável para manter a planicidade em todas as condições de funcionamento e responder rapidamente a alterações de produção. Portas frontais grandes e um sistema de carregamento ajustável em altura facilitam a limpeza e manutenção.

• Pressão superficial uniforme para transferência térmica eficiente
• Montagem em base estável para posição plana das placas
• Resposta rápida a alterações de produção; redução de desperdício
• Grandes portas frontais e carregamento ajustável para limpeza facilitada

DualBoost
DualBoost é um módulo de alimentação que aumenta a velocidade de produção e acelera o retorno do investimento ao combinar o aquecimento do liner inferior com a humectação por vapor da fita superior. As duas funções são controláveis independentemente conforme velocidade e qualidade do cartão. O vapor é aplicado no sentido de marcha para condicionar o papel e o amido nas pontas das flautas antes da colagem, melhorando a energia interna e reduzindo o risco de secagem. A unidade de pulverização é de baixa manutenção.

• Combina aquecimento do liner e humectação por vapor para potenciar a colagem
• Funções controláveis independentemente por velocidade e qualidade
• Vapor dirigido no sentido de marcha; aberturas de borrifo de baixa manutenção
• Benefícios reportados: aumento de adesão até ~10%; incrementos típicos de velocidade até +30 m/min (parede dupla) e até +20 m/min (parede tripla)

Segurança da máquina
O Double Facer é projetado para cumprir normas e regulamentos de segurança aplicáveis. As funções de segurança e o projeto da máquina visam proteger o operador e garantir operação segura.

Especificações técnicas

• Tipo de produto: Double Facer (adequado desde micro-flute até cartão triplo pesado)
• Sistema de carregamento: Platerol (rolo + sapata de pressão), totalmente automatizado
• Módulo DualBoost: aquecimento do liner + humectação por vapor; controlo independente; unidade de pulverização de baixa manutenção
• MCC: monitorização do sistema, contador de horas, manutenção, diagnósticos, gestão de definições, programa de limpeza integrado
• Correia: maior resistência ao desgaste, melhor secagem, assegura planicidade
• Placas aquecidas: montagem em base estável, reação rápida a alterações de produção, grandes portas frontais e carregamento ajustável para limpeza
• Resultados DualBoost reportados: ~+10% adesão; ganhos de velocidade até +30 m/min (parede dupla), até +20 m/min (parede tripla)
