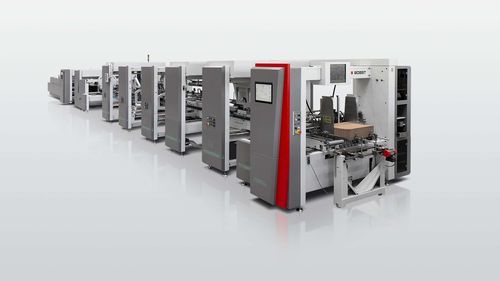

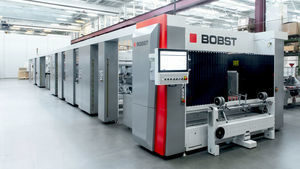

Máquina dobradeira de papelão EXPERTFOLD series

para papelautomáticapara alimentação de chapas

Versatilidade e controlo
Qualquer que seja o tipo de cartão ondulado ou caixas litolaminadas que produza, o EXPERTFOLD 106 | 145 | 165 | 215 foi concebido para lhe dar controlo total durante o processo de dobragem. Alimentação avançada, pré‑abertura precisa e um processo de dobragem que minimiza fishtailing e folgas garantem elevada produtividade e um produto final de qualidade. Com capacidades straightline, crash-lock, 4 e 6 cantos e tempos de ajuste reduzidos, a gama EXPERTFOLD oferece a flexibilidade necessária para diferentes formatos de caixa.

Benefícios principais

• Dobragem única
  • Dobragem altamente precisa e constante, minimizando fishtailing e folgas
  • Dobragem muito suave e precisa
  • Expulsão automática de caixas não standard
• Fácil manuseamento para maior tempo de atividade
  • Configuração MATIC e controlo remoto para reduzir tempos de preparação
  • Manuseamento fácil e acesso sem obstáculos para trocas mais rápidas
  • O alimentador configura‑se em cerca de 25% do tempo face a alimentadores comparáveis
• Altamente configurável
  • Design modular para incrível flexibilidade e versatilidade
  • Adequado a todos os tipos de cartão ondulado e caixas litolaminadas
  • Permite executar uma grande variedade de variantes de caixas

Especificações do produto (tabela)
Materiais processados: Cartão — máx. 800 g/m2 (dependendo das propriedades do material)
Tipos de flauta: A, B, C, E, F, N, EF
Capacidade - Velocidade: 20-250 m/min
Dimensões - Comprimento: 20,20 / 23,80 m (exemplos)
Dimensões - Largura: 2,70 / 3,00 m (exemplos)
Dimensões - Altura: 2,07 m (exemplo)

Características

• Accufeed
  • Alinhador de placas integrado que assegura qualidade consistente de dobragem
  • Alinhamento à esquerda ou à direita
  • Alimenta todos os tipos de material
  • Travamento pneumático das rampas de alimentação para reduzir tempos de ajuste e melhorar ergonomia
  • Alinhador automático opcional com Gestão de Jobs e Receitas para reduzir o tempo de preparação do alimentador
• Dispositivos 4 & 6 cantos
  • Executa uma ampla gama de tipos de caixas
  • Dobragem de alta velocidade e alta qualidade com trajetória de gancho modulada
  • Fácil ajuste com ganchos rotativos controlados eletronicamente
  • Quadro inclinável adapta‑se ao tamanho das abas
  • Control SPHERE permite guardar e recuperar configurações
• Transferência e entrega
  • Acionamento independente para controlo total do fluxo de caixas
  • ACCUSQUARE para perfeito alinhamento de cada caixa
  • Tensão da correia e altura ajustável para fluxo de caixas consistente
  • Transportadores de transferência ajustáveis para configuração mais rápida
  • Regulador de fluxo de caixas para intervalos precisos e operação mais rápida
  • Centragem automática do avental para melhorar qualidade das caixas coladas
• Prebreaker
  • Pré‑abertura de alta velocidade com ângulo variável e módulo extra longo
  • Garante abertura fiável das chapas
  • Dispositivo de elevação para configuração rápida
  • Correias inferiores extra largas e correias superiores motorizadas para transporte regular de materiais pesados
• Dobragem
  • Dispositivo de alívio da vinco para dobragem mais natural, suave e precisa
  • Dispositivo de controlo da vinco garantindo dobra precisa
  • Secção de dobragem de 5 m para reduzir folgas e fishtailing
  • Correias superiores motorizadas para transporte consistente
  • Correias de dobragem opcionais e transportador central heavy‑duty para chapas maiores/pesadas
• HMI SPHERE
  • Controla todas as funções da máquina
  • Até dois ecrãs táteis 15" HD a cores
  • Procedimento passo a passo guia o operador na configuração do job
  • Todas as definições aparecem num único ecrã para navegação intuitiva
  • Compatível com a plataforma BOBST Connect
  • Permite guardar até 5.000 definições de job
• Módulo crash-lock
  • Estruturas elevatórias motorizadas para configurações rápidas
  • Configuração rápida para makeready curto
  • Pré‑abre caixas grandes e proporciona espaço para dispositivos adicionais
• Accueject
  • Dispositivo de controlo de qualidade capaz de expelir uma única caixa defeituosa
  • Expulsa automaticamente caixas não‑standard até 35 mm de espessura a plena velocidade
  • Reduz desperdício e custos de produção
• Ergonomia
  • Acessibilidade máxima para configurações rápidas e controlo direto do processo
  • Painéis de comando adicionais em cada etapa para reduzir tempo de troca
  • Configuração MATIC e controlo remoto para makeready rápidos
  • Visão geral da produção com indicação LED de estado da máquina e monitorização por vídeo
  • Barreiras de luz de segurança para máxima proteção
• Gestão de Jobs e Receitas
  • Liga HMI SPHERE via BOBST Connect ao back office para gerir receitas remotamente
  • Permite transferir receitas para as linhas de produção para aumentar uptime e consistência
  • Fornece acompanhamento em tempo real do progresso da produção de embalagens
• Monitorização e gestão
  • Monitorização do equipamento e gestão de desempenho fornecem relatórios e insights sobre produtividade e qualidade
  • Monitorização de energia para controlar consumo de ar e eletricidade e identificar poupanças

Especificações técnicas

• Série: EXPERTFOLD (modelos: 106, 145, 165, 215)
• Materiais processados: Cartão — máx. 800 g/m2 (dependendo das propriedades do material)
• Tipos de flauta suportados: A, B, C, E, F, N, EF
• Intervalo de velocidade: 20-250 m/min
• Dimensões (exemplos): Comprimento aprox. 20,20 / 23,80 m; Largura aprox. 2,70 / 3,00 m; Altura aprox. 2,07 m
• Módulos/opções chave: alinha ACCUF EED, módulos 4 & 6 cantos, módulo crash-lock, prebreaker, ACCUSQUARE, ACCUEJECT, POLYVACUUM e GYROBOX (opções e‑commerce), HMI SPHERE com gestão jobs/receitas
