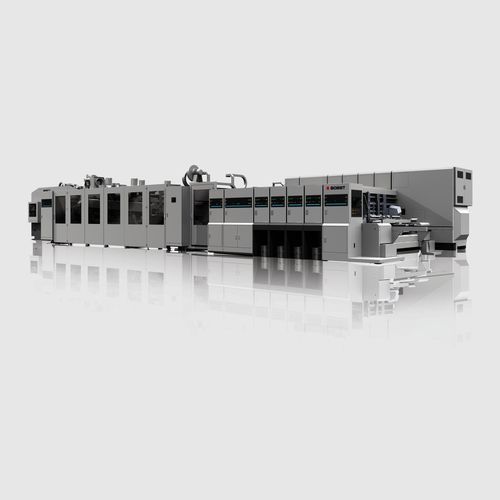

Máquina de conversão NOVAFFG

Visão geral
O NOVAFFG é uma máquina de conversão RSC em linha projetada para produção eficiente de caixas onduladas de médio a grande porte. O layout compacto e a pegada otimizada facilitam a integração em fábrica, oferecendo até 18.000 caixas por hora dependendo da configuração.

Principais benefícios

• Adequada para produção de RSC de médio a grande porte
• Tecnologia de conversão em linha com menor necessidade de manutenção
• IHM intuitiva com ecrã tátil a cores para operação simples
• Rápido setup e velocidades de até 18.000 un/h
• Pegada compacta e layout de planta otimizado
• Operação energeticamente eficiente

Relação preço/desempenho oportunista

• Dobra e vinco consistentes e precisos
• Redução do tempo de setup com Posilock® e extensão automática da aba de cola
• Opções de corte por matriz: matriz superior ou inferior
• Produção de fardos estável e contínua

Características

• Alimentação precisa para tipos de flauta de E-flute a double wall com poucas peças de desgaste
• Extensão automática da aba de cola e Posilock® para posicionamento rápido; troca de ferramenta de corte em menos de 2 minutos
• Matriz superior para melhor ejeção de desperdício ou matriz inferior para vincos transversais internos; retífica de bigorna opcional
• Controlo amigável: primeira folha vendável, IHM gráfica a cores, controlo completo da máquina
• Slotter robusto com 4 pares de eixos e vinco em 3 etapas; rolo de calibragem de dobra perfilado e cintas inferiores com motorizações independentes para minimizar fishtailing
• Pegada reduzida com transmissão por trem de engrenagens do alimentador ao cortador e vácuo ajustado automaticamente às dimensões do painel
• Manuseio de fardos suave: ejetor superior, sistema de amortecimento no batente frontal, velocidade de escareamento traseiro controlada pelo operador e três sopradores longitudinais

Especificações do produto
Materiais processados | Cartão ondulado: 1,2 - 9 mm (1)
Tipo de flauta | A, B, C, D, E, AB, AC, BC, EB, Simple, Double (1)
Capacidade - Velocidade (un/h) | 15000 | 18000 un/h
Impressão - Tamanho de impressão | máx. 890 x 2380 mm
Tamanhos de folha - Comprimento “L” | 600 - 2545 mm
Tamanhos de folha - Largura “l” | 280 x 890 mm
Dimensões - Comprimento | 19,2 m
Dimensões - Largura | 5,3 m
Dimensões - Altura | 2,9 m

Notas
(1) Dependendo das propriedades do material

Especificações técnicas

• Material processado: cartão ondulado, intervalo de espessura 1,2–9 mm
• Tipos de flauta suportados: A, B, C, D, E, AB, AC, BC, EB, Simple, Double
• Velocidades máximas: 15.000 ou 18.000 un/h (dependente da operação)
• Tamanho máximo de impressão: 890 x 2380 mm
• Comprimento da folha (L): 600 – 2545 mm
• Largura da folha (l): 280 x 890 mm
• Dimensões da máquina: Comprimento 19,2 m · Largura 5,3 m · Altura 2,9 m
• Melhorias de set-up: Posilock® posicionamento e travamento rápido; extensão automática da aba de cola
• Opções de corte: matriz superior ou inferior; sistema de retífica de bigorna
• Alimentação e dobra: slotter robusto (4 pares de eixos, vinco em 3 etapas), rolo de calibração de dobra e cintas inferiores com motorização independente
• Manuseio de fardos: ejetor superior, amortecimento no batente frontal, controlo de velocidade de escareamento traseiro, 3 sopradores para estabilização
