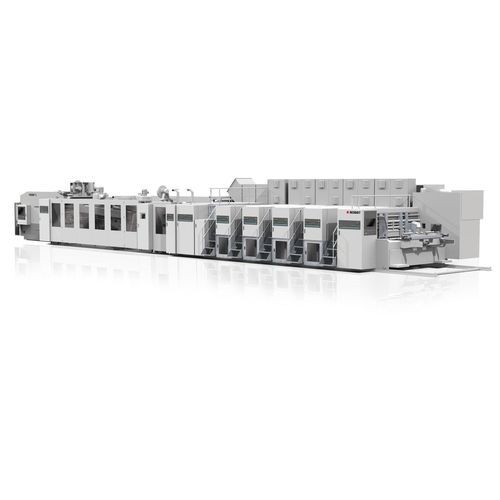

Linha de fabricação em cartão VISIONFFG

automáticaassistida por computador

Visão geral
O VISIONFFG Rapidset é uma linha completa de conversão RSC projetada para produção em linha, do prefeeder ao palletizer. Integra flexo/impressão, slotter/fusteladora e dobradora-coladeira com recursos de configuração rápida para garantir a geometria e a qualidade do vinco.

Principais benefícios

• Solução de conversão inline completa: do alimentador automático ao palletizing, reduzindo o manuseio manual.
• Alta produtividade: fácil de configurar e operar, até 18.000 folhas/h.
• Produção econômica de caixas com controle do vinco e resistência garantida.

Características

• Sequência completa de conversão: prefeeder → flexo/impressão → slotter/fusteladora → dobradora-coladeira → palletizer.
• Sistema Rapidset para troca rápida de chapas de impressão e tensão automática das chapas.
• Fusteladora superior com Posilock® para posicionamento e travamento rápido; tempo de troca de ferramenta reduzido.
• Slotter com pontuação em 3 etapas para reduzir rasgos e extensão automática da aba de cola com ampla faixa de ajuste.
• Dobradora-coladeira com controle de folga por meio de rolos de aferição perfilados e correias inferiores motorizadas de forma independente para reduzir o fishtailing.
• Manuseio de pacotes: ejetor contador superior e sistema de empilhamento, amortecimento no batente frontal e sopradores para contagem precisa na velocidade nominal.
• Interface do usuário: HMI touchscreen colorido para operação intuitiva e controle total do processo.

Especificações do produto
Materiais processados: papelão ondulado — de 1,2 a 9 mm (1)
Tipo de flauta: Simples, Dupla A, B, C, D, E, AB, AC, BC, EB (1)
Capacidade - Velocidade: 18.000 folhas/h
Tamanho de impressão: 890 x 2380 mm
Comprimento da folha “L”: 600 a 2545 mm
Largura da folha “l”: 280 a 890 mm
Dimensões — Comprimento: 24,6 m
Dimensões — Largura: 6,3 m
Dimensões — Altura: 2,9 m

Notas
(1) Os valores podem variar de acordo com a configuração.

Especificações técnicas

• Linha completa de conversão: prefeeder → flexo/impressão → slotter/fusteladora → dobradora-coladeira → palletizer.
• Troca de chapa Rapidset para reduzir tempos de inatividade.
• Sistema de travamento de faca Posilock® para trocas rápidas de ferramental.
• Alimentador sem esmagamento da borda dianteira para garantir a resistência da caixa.
• Opções de fusteladora superior e inferior para flexibilidade de produção.
• Sistema de retificação do bigode disponível.
• Extensão automática da aba de cola com ampla faixa de ajuste.
• Correias inferiores de vinco com motorização independente para minimizar o fishtailing.
