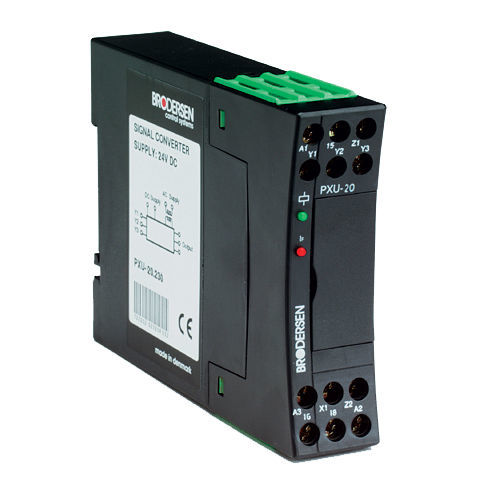

Conversor de sinal de isolamento galvânico PXU-20

analógicoisoladorpara trilho DIN

A conversão do sinal do processo é aplicada quando: - a saída do detetor difere da entrada, por exemplo, PLC - chamada interface de sinal. - Por transferência de sinais com fios longos, onde a resistência de entrada na unidade de direção é demasiado grande para tratar os próprios sinais do processo. A PXU-20 tem uma resistência de entrada por entrada de corrente de 100ohm chamada amplificação de sinal. O isolamento galvânico é aplicado: - quando se deseja evitar erros devido a diferenças no potencial de tensão para coletar valores de medição. As diferenças de potencial surgem devido às diferenças de resistência na terra, que são as nossas referências absolutas. Isto requer frequentemente um isolamento galvânico de todos os sinais de medição e de todos os sinais da unidade de controlo, por exemplo, o PLC. - Quando se pretende evitar erros devido a loops de terra. Os loops de terra surgem em grandes circuitos de medição ligados e dão origem a falsos valores de medição, quando se obtém um resumo de pequenas alterações no potencial de tensão. - em ambientes industriais, onde existe o risco de interferência de sinais de ruído capacitivos e indutivos no sinal de medição. Uma consequência disto é a queima frequente de entradas analógicas, etc. o isolamento galvânico de 4kV proporciona uma proteção eficiente da entrada analógica.
