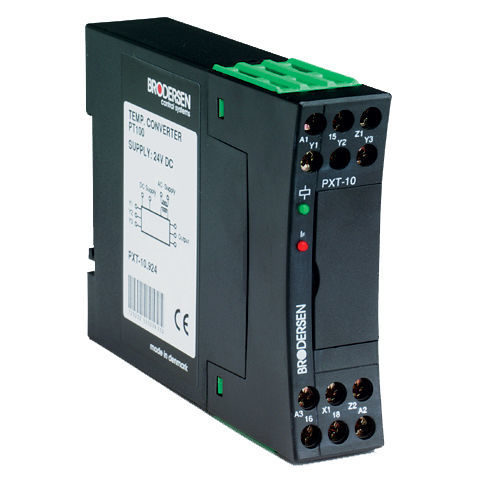

“ Conversor da temperatura para converter uma temperatura a um sinal análogo do processo. O conversor da temperatura tem uma entrada Pt100 em duas escalas -50-300°C e -50-100°C. Uma aplicação típica é o lugar onde a medida da temperatura é exigida e quando um PLC \ /Controller
tem somente entradas análogas.
A variação da temperatura para a entrada e o tipo de saída análoga são selecionados através da escolha do terminal - veja o diagrama de conexão.
Características
• Compensação com da entrada da ponta de prova Pt100 \ /without para a resistência do cabo em duas escalas -50 a 300°C e a -50-100°C.
• \ \/2-10VDC \/0-20/4-20mA da saída 0-10VDC - selecionado através dos terminais.
• Offset da saída e para ganhar ±5% ajustável.
• Indicação do diodo emissor de luz da entrada menos de 5%.
• Fonte galvânico do isolamento \ /input \ /output 3,75kV de C.A. 1 mínima.
• Tensão de funcionamento 12-48VAC \ /DC, 115-230VAC. \ /html”
---
