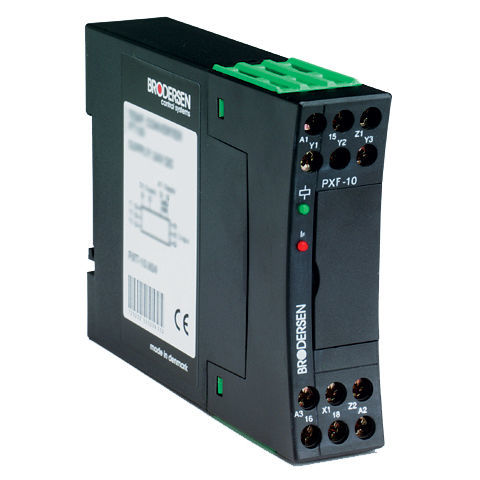

Conversor de sinal digital PXF-10

para trilho DIN

Converte sinais de processo para uma saída pulsante, que pode ser aplicada nas entradas digitais de um PLC. Frequência de saída 0,05 - 5kHz ou 0,5 - 50kHz. DESCRIÇÃO Conversor de sinal para a conversão de um sinal de processo analógico para num transístor de saída pulsante (50% do ciclo de trabalho). Uma aplicação típica típica seria converter um sinal analógico de uma sonda numa saída de transístor pulsante para entrada numa entrada digital de um PLC. A entrada, a saída e a tensão de funcionamento de funcionamento são isolados galvanicamente (3,75kV). A entrada é selecionada através de interruptores e a saída é selecionada através da escolha de terminais. Ver esquema de ligação. Características - Entrada 0 - 5V/0 - 10V/-10-+10VDC/0 - 20/4 - 20mA numa versão. - 2 versões de saída padrão; - Saída 0-50Hz/0-5kHz/0-10kHz - selecionada através dos terminais. - Saída 0-40Hz/0-4kHz/0-8kHz - selecionada através dos terminais. - Desvio e ganho de saída ajustáveis ±5%. - Indicação LED de entrada inferior a 5% / indicação de falha da sonda. - Tensão de funcionamento 24VDC, 24VAC, 115VAC, 230VAC.
