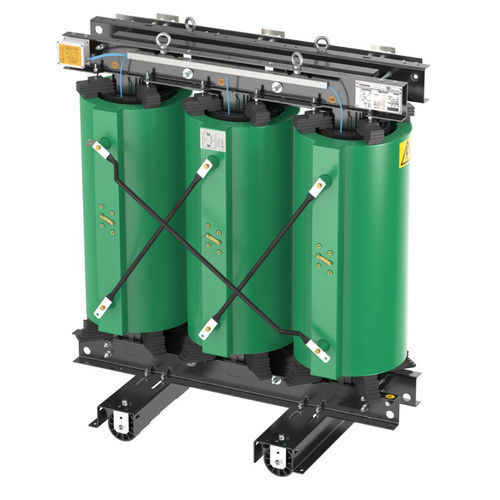

Transformador de isolamento HG5AIAQBA

de potênciaencapsulado em resina epóxide média tensão

Visão geral do produto
Transformador em resina moldada com potência nominal de 400 kVA, tensão primária 33 kV e tensão secundária 400 V. Classe de isolamento: 36 kV. Valores nominais principais: Vprim = 33 kV; Vsec = 400 V; Po = 776 W; Pk = 4 950 W; Uk = 6 %.

Principais características técnicas (resumo)
Marca: BTicino
Normas de referência: IEC 60076-11; EN 50708
Tensão nominal: 33 kV - 400 V
Frequência: 50 Hz
Potência nominal (VA): 400 kVA

Embalagem / dimensões físicas
Altura: 1,85 m
Largura: 1,00 m
Comprimento: 1,70 m

Série
GreenT.he Cast resin transformers

Especificações técnicas

• Tensão primária nominal: 33 kV
• Tensão secundária nominal: 400 V
• Potência nominal: 400 kVA
• Potência de saída Po: 776 W
• Potência de pico Pk: 4 950 W
• Tensão de curto-circuito (Uk): 6 %
• Frequência: 50 Hz
• Normas: IEC 60076-11; EN 50708
• Série: GreenT.he Cast resin transformers
• Dimensões totais (A x L x C): 1,85 m x 1,00 m x 1,70 m
