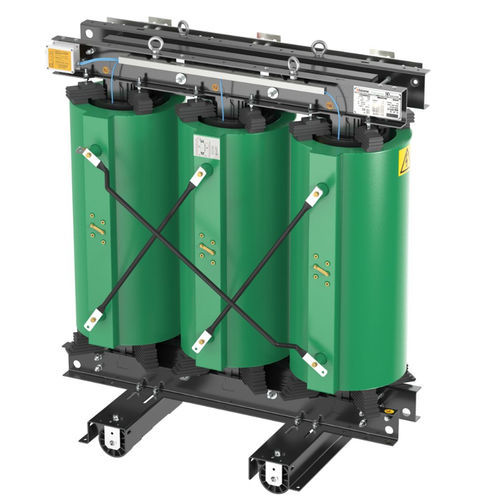

Transformador de isolamento HB5AIAQBA

de potênciade distribuiçãoencapsulado em resina epóxi

Visão geral do produto
Transformador em resina moldada BTicino HB5AIAQBA, classe de isolamento 36 kV. Potência nominal 100 kVA, tensão primária 33 kV, tensão secundária 460 V. Indicado para distribuição em média tensão em ambientes industriais e instalação interna.

Características técnicas (tabela)
Marca: BTicino
Norma de referência: IEC 60076-11 e EN 50708
Tensão nominal: 33 kV - 460 V
Frequência: 50 Hz
Potência nominal (VA): 100 kVA
Altura: 1,8 m
Largura: 850 mm
Comprimento: 1,65 m
Série: GreenT Cast resin transformers

Detalhes do produto

• Tensão primária (Vprim): 33 kV
• Tensão secundária (Vsec): 460 V
• Perda em vazio (Po): 289 W
• Perda em curto-circuito (Pk): 1980 W
• Tensão de impedância (Uk): 6%

Características / especificações técnicas

• Marca: BTicino
• Normas de referência: IEC 60076-11, EN 50708
• Tensão nominal: 33 kV / 460 V
• Frequência: 50 Hz
• Potência nominal: 100 kVA
• Tensão primária: 33 kV
• Tensão secundária: 460 V
• Perda em vazio (Po): 289 W
• Perda em curto-circuito (Pk): 1980 W
• Tensão de impedância (Uk): 6%
• Dimensões (A x L x C): 1,8 m x 850 mm x 1,65 m
• Série: GreenT Cast resin transformers
• Código do produto: HB5AIAQBA
