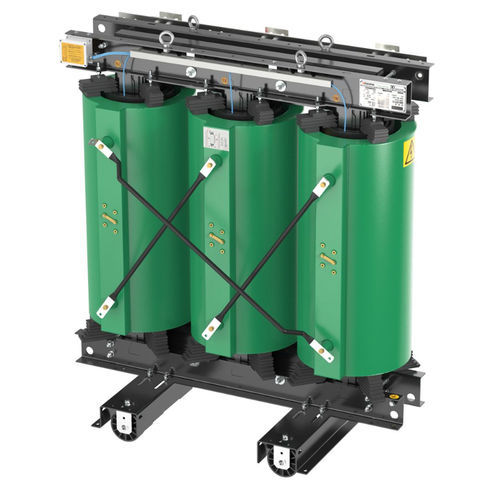

Transformador de potência HC5AIAQBA

de distribuiçãoencapsulado em resina epóxipara aplicações industriais

Visão geral do produto
Transformador em resina moldada HC5AIAQBA para distribuição de média para baixa tensão. Classe de isolamento 36 kV, potência nominal 160 kVA. Projetado para aplicações industriais que exigem operação segura e baixa manutenção.

Parâmetros elétricos chave

• Tensão primária (Vprim): 33 kV
• Tensão secundária (Vsec): 400 V
• Potência em vazio (Po): 414 W
• Potência relacionada a curto-circuito (Pk): 2860 W
• Tensão de curto-circuito (Uk): 6 %

Dados técnicos

• Marca: BTicino
• Normas de referência: IEC 60076-11 e EN 50708
• Tensões nominais: 33 kV / 400 V
• Frequência: 50 Hz
• Potência nominal: 160 kVA
• Altura: 1,75 m
• Largura: 850 mm
• Comprimento: 1,6 m
• Série: Green T.HE

Família / destaques

• Unidades de alto desempenho para condições ambientais extremas
• Fabricado de acordo com EN 50708-2-1
• Projeto eco-compatível conforme o Regulamento 2019/1783
• Desenhado para reduzir o consumo energético em operação

Documentação técnica
Manual de instalação disponível. Catálogo Green T.HE e vídeo de apresentação da família de produtos disponíveis para download.

Características / especificações técnicas

• Código do produto: HC5AIAQBA
• Tipo: Transformador em resina moldada, classe de isolamento 36 kV
• Potência nominal: 160 kVA
• Tensão nominal (primária/secundária): 33 kV / 400 V
• Frequência: 50 Hz
• Tensão de curto-circuito (Uk): 6 %
• Po (perdas no vazio): 414 W
• Pk (perdas em curto-circuito): 2860 W
• Altura: 1,75 m
• Largura: 850 mm
• Comprimento: 1,6 m
• Nome da série: Green T.HE
