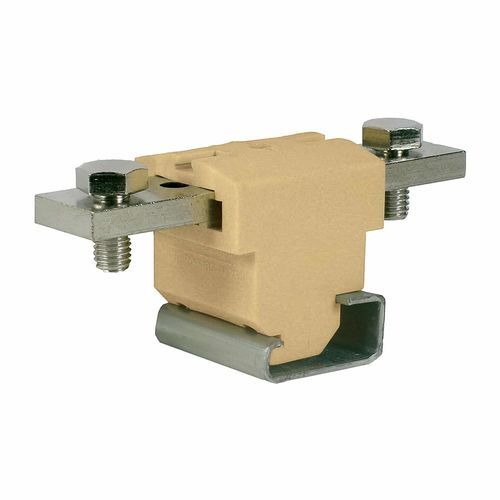

Borne para montagem em painel ACB

com ligação de parafusode passagemde plástico

Fiabilidade da fixação: a fiabilidade da ligação (terminal de cabo ou barra) é assegurada por um parafuso e uma porca de bloqueio, com uma anilha plana e uma anilha elástica intercaladas — o que se revela particularmente eficaz para contrariar os efeitos das tensões dinâmicas.<br><br>Nas versões concebidas para a fixação de condutores sem preparação prévia, a fiabilidade da ligação é garantida pela ação e pela forma envolvente característica do grampo de fio. A sua reação elástica à pressão exercida sobre o condutor funciona como um mecanismo de bloqueio sob a cabeça do parafuso de aperto, impedindo o afrouxamento mesmo na presença de vibrações.<br><br>A barra condutora também foi concebida com um assento adequadamente côncavo para aumentar a retenção do condutor. Além disso, tanto a superfície de contacto da braçadeira como a parte côncava da barra apresentam ranhuras transversais ao longo de todo o seu comprimento. Estas ranhuras melhoram o desempenho da ligação, tanto em termos de retenção mecânica como de contacto elétrico, garantindo uma baixa resistência de contacto.<br><br>Proteção para as versões «barra»: Em condições normais de instalação, esta proteção é posicionada longitudinalmente em relação ao eixo do terminal. Pode ser facilmente rodada com uma simples chave de fendas (conforme exigido pelas normas de segurança). Isto permite o acesso à unidade de ligação para trabalhar em terminais de cabo ou barras.<br>Proteção para versões «cabo»: Neste caso, a proteção é fixa e encaixada por pressão. Está orientada ortogonalmente em relação ao eixo do terminal e protege o colar, a braçadeira e o parafuso de aperto. Em particular, possui um dispositivo de «obturador deslizante» alinhado com o terminal e em linha com o orifício de entrada do condutor. Isto permite a operação manual, em condições de máxima segurança, para fechar parcial ou totalmente o orifício de entrada e, assim, proteger as partes sob tensão — particularmente ao utilizar condutores com uma secção transversal muito menor do que a dimensão nominal ou ao ligar o terminal apenas por um dos lados.<br>Montagem:<br>Devido às suas grandes dimensões e às elevadas tensões geradas pelos condutores, foi desenvolvido um novo sistema de montagem para estes terminais de potência. Este sistema permite a instalação em vários perfis de calha padrão (em conformidade com a norma IEC 60715).<br><br>O terminal pode ser solto simplesmente inserindo uma chave de fendas na ranhura designada no sistema de montagem (a parte de cor amarela).<br><br>Se o próprio trilho estiver instalado numa parede plana, as dimensões dos terminais GPM tornam necessária a utilização de suportes planos para espaçar adequadamente o bloco de terminais da superfície de montagem.<br><br>Está também disponível uma versão para montagem direta em painel (/FIX) para cada terminal da série.<br><br>Marcação: Os terminais GPM permitem a identificação em ambos os lados. Isto pode ser feito utilizando tiras de identificação CNU/8 (2 elementos) ou tiras de identificação CSC (até 5 elementos). As duas opções não são alternativas; podem ser utilizadas em conjunto.<br><br>Ligação cruzada: Esta série de terminais permite também a ligação paralela transversal entre 2 ou 3 terminais adjacentes, utilizando pontes paralelas adequadas. Para inserir este acessório, é necessário remover a divisória isolante pré-marcada na parede lateral do corpo isolante.<br>
