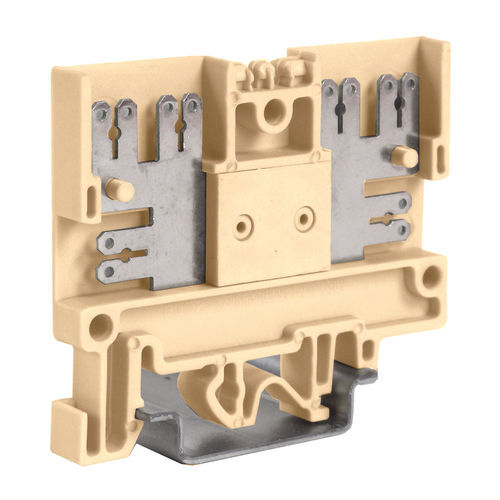

Borne para trilho DIN PF100

de passagemde plásticobege

Descrição curta
Bornier passante com conexões planas (Faston), 6 pólos, cor bege. Terminais 6,3×0,8 mm e 2,8×0,8 mm (segundo IEC 61210). Quantidade por embalagem: 75 peças.

Principais características

• Design passante com terminais Faston/planos
• Dimensões dos terminais: 6,3×0,8 mm e 2,8×0,8 mm (IEC 61210)
• Passo (largura): 6,5 mm
• Seção nominal: 2,5 mm² (flexível < 2,5 mm²)
• Quantidade por embalagem: 75 unidades
• Montagem em trilhos IEC 60715/TH35 (compatível TH35 / G32)

Informações adicionais
Tipo de produto: PDF.2; Série: PDF – FDP; Cor: Bege; Plástico: Poliamida UL94V-0; Índice de temperatura do material isolante: 130 °C; Comprimento: 57 mm; Altura montada em TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm.

Características / especificações técnicas

• Código: PF100
• Função / Tipo: Passante com conexões Faston
• Seção nominal: 2,5 mm²
• Fio flexível: < 2,5 mm²
• Tensão máxima (AC/DC): 630 V (IEC); 600 V (UL)
• Corrente máxima (seção nominal): 20 A (IEC); 16 A (UL)
• Seção (min-max) (AWG): 20–10
• Passo (largura): 6,5 mm
• Comprimento: 57 mm
• Altura em TH35-7.5 / TH35-15 / G32: 50 / 58 / 54 mm
• Índice de temperatura do material isolante (EN 60216-1): 130 °C
• Material plástico: Poliamida UL94V-0
• Espessura: 1,5 mm
• Tensão de impulso nominal / grau de poluição: 6 kV / 3
• Placa de separação colorida (acessório): DFU/5/R (cod. DU05R)
• Etiqueta de marcação individual (acessórios): CNU/8/51 (cod. NU0851S) – CNU/10/61 (cod. NU1061S)
• Tipo de parafuso TH35 (acessório): BT/3 (cod. BT003)
• Tipos de encaixe TH35 (acessórios): BTO (cod. BT007) / BTU (cod. BT005)
• Trilho de montagem (IEC 60715/TH35): PR/3/…
• Código HS: 85369010
• Aprovações e marcações: CURUS, KEMA, RINA
