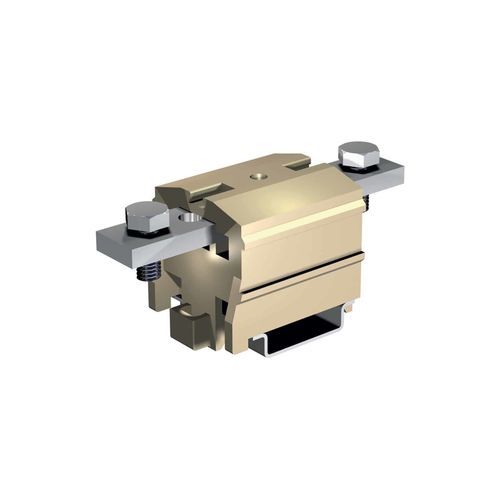

Borne para montagem em painel BCA

com ligação de parafusode plásticode alta corrente

Fiabilidade da fixação: a fiabilidade da ligação (terminais de cabo ou barra) é assegurada por um parafuso e uma porca de bloqueio, com uma anilha plana e uma anilha elástica intercaladas — o que se revela particularmente eficaz para contrariar os efeitos das tensões dinâmicas. Nas versões concebidas para a fixação de condutores sem preparação prévia, a fiabilidade da ligação é assegurada pela ação e pela forma envolvente característica do grampo de fio. A sua reação elástica à pressão exercida sobre o condutor funciona como um mecanismo de bloqueio sob a cabeça do parafuso de aperto, impedindo o afrouxamento mesmo na presença de vibrações. A barra condutora foi também concebida com um assento adequadamente côncavo para aumentar a retenção do condutor. Além disso, tanto a superfície de contacto do grampo de fio como a parte côncava da barra apresentam ranhuras transversais ao longo de todo o seu comprimento. Estas ranhuras melhoram o desempenho da ligação, tanto em termos de retenção mecânica como de contacto elétrico, garantindo uma baixa resistência de contacto. Proteção para as versões «em barra»: Em condições normais de instalação, esta proteção está posicionada longitudinalmente em relação ao eixo do terminal. Pode ser facilmente rodada utilizando uma simples chave de fendas (conforme exigido pelas normas de segurança). Isto permite o acesso à unidade de ligação para trabalhar em terminais de cabo ou barras. Proteção para as versões «de barra»: Neste caso, a proteção é fixa e encaixada por pressão. Está orientada ortogonalmente em relação ao eixo do terminal e protege o colar, a braçadeira e o parafuso de aperto. Em particular, possui um dispositivo de «obturador deslizante» alinhado com o terminal e em linha com o orifício de entrada do condutor. Isto permite a operação manual, em condições de máxima segurança, para fechar parcial ou totalmente o orifício de entrada e, assim, proteger as partes sob tensão — particularmente quando se utilizam condutores com uma secção transversal muito inferior à dimensão nominal ou quando se efetua a ligação do terminal apenas por um dos lados. Montagem: Devido às suas grandes dimensões e às elevadas tensões geradas pelos condutores, foi desenvolvido um novo sistema de montagem para estes terminais de potência. Este sistema permite a instalação em vários perfis de calha padrão (em conformidade com a norma IEC 60715). O terminal pode ser solto simplesmente inserindo uma chave de fendas na ranhura destinada para o efeito no sistema de montagem (a parte de cor amarela). Se o próprio trilho estiver instalado numa parede plana, as dimensões dos terminais GPM tornam necessária a utilização de suportes planos para espaçar adequadamente o bloco de terminais da superfície de montagem. Está também disponível uma versão para montagem direta em painel (/FIX) para cada terminal da série. Marcação: Os terminais GPM permitem a identificação em ambos os lados. Isto pode ser conseguido utilizando tiras de marcação CNU/8 (2 elementos) ou tiras de marcação CSC (até 5 elementos). As duas opções não são alternativas; podem ser utilizadas em conjunto. Ligação cruzada: Esta série de terminais permite também a ligação transversal em paralelo entre 2 ou 3 terminais adjacentes, utilizando pontes de ligação em paralelo adequadas. Para inserir este acessório, é necessário remover a divisória isolante pré-marcada na parede lateral do corpo isolante.
