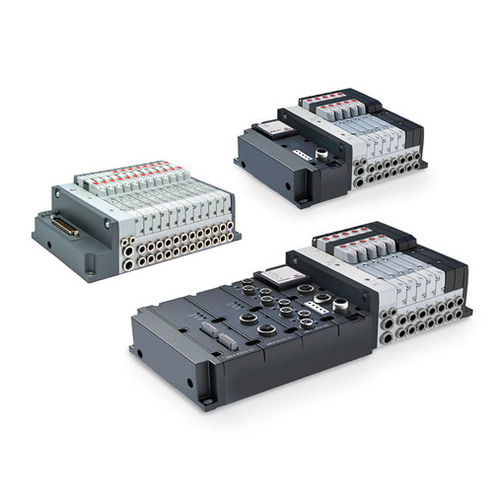

Terminal de válvulas pneumático D1

spool3/2 vias2/2

Visão geral
Ilhas de válvulas compactas, tamanho 1, com interfaces multipolo e Fieldbus. Projetadas para fornecer funções pneumáticas e elétricas em espaços restritos. As versões Fieldbus são compatíveis com PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Conexão multipolo Sub-D disponível em 25 ou 44 pinos. Funções de válvula suportadas: combinações 2x2/2, 2x3/2, 5/2 e 5/3 (CC, CO, CP).

Principais características

• Tamanho da válvula: 10,5 mm
• Design compacto para espaços reduzidos
• Subbases modulares individuais em tecnopolímero
• Alta expansibilidade elétrica e pneumática
• Flexibilidade na ligação e troca de módulos I/O
• Tecnologia COILVISION para monitorização do desempenho da bobina
• Mesa subbase única para válvulas mono e biestáveis
• Possibilidade de transmitir dados operacionais via WLAN
• LEDs intermitentes que indicam diferentes tipos de falhas operacionais
• Disponível com cartuchos de ligação pneumática para tubos em polegadas
• Conformidade ATEX opcional para zonas perigosas

Descrição do produto
As ilhas de válvulas Série D oferecem uma solução modular quando funções pneumáticas e elétricas devem ser integradas em espaços confinados. As diferentes opções de ligação elétrica permitem criar ilhas com elevado número de posições de válvula e zonas de pressão separadas. As versões Fieldbus gerem entradas/saídas digitais e analógicas e permitem montar a tampa Fieldbus após a instalação, possibilitando configurar o código sem a tampa de comunicação instalada.

A secção pneumática pode ser equipada com módulos elétricos livres para reconfigurações posteriores das E/S sem desmontar a ilha da máquina. Pequenas dimensões, caudais elevados, subbases pneumáticas e elétricas individuais, um sistema de ligação de subbase simples e diagnóstico contínuo (incluindo monitorização da bobina) tornam a Série D adequada para aplicações industriais exigentes. A eletrónica instalada na subbase e nos módulos de ligação Sub-D ou multi-serial monitoriza continuamente a eficiência da bobina. Variações das condições ideais (maior consumo, variação nos tempos de resposta, aumento da temperatura) são indicadas por padrões distintos de intermitência dos LEDs na válvula e por um sinal de alerta elétrico enviado ao PLC através do cabo Sub-D ou diretamente via protocolo de comunicação quando se utilizam módulos multi-serial.

Resumo Fieldbus / Multipolo
Fieldbus: compatível com PROFIBUS-DP, PROFINET, CANopen, EtherNET/IP, EtherCAT e IO-Link. Multipolo: conector Sub-D de 25 ou 44 pinos. Funções suportadas: 5/2 (monoestável e biestável), 5/3 (CC, CO, CP) e múltiplas combinações 2x3/2 e 2x2/2.

Especificações técnicas

• Seção pneumática — Construção da válvula: Spool com vedantes
• Seção pneumática — Funções da válvula: 5/2 monoestável e biestável; 5/3 CC, CO, CP; 2x3/2 NC; 2x3/2 NO; 1x3/2 NC + 1x3/2 NO; 2x2/2 NC; 2x2/2 NO; 1x2/2 NC + 1x2/2 NO
• Seção pneumática — Materiais: Spool: AL; Vedantes do spool: HNBR; Outros vedantes: NBR; Corpo: AL; Tampas finais: polímero; Subbase tamanho 1: polímero
• Seção pneumática — Ligações: Tubo Ø4 - Ø6 / Tubo Ø5/32" - Ø1/4"; Alimentação 1: tubo Ø8 - 5/16"; Alimentação 12/14: tubo Ø4 - 5/32"; Escape 3 e 5: tubo Ø8 - 5/16"; Escape 82/84: tubo Ø4 - 5/32"
• Seção pneumática — Faixa de temperatura: 0 ÷ 50°C
• Seção pneumática — Características do ar: Ar comprimido, filtrado e não lubrificado classe [7:4:4] segundo ISO 8573-1:2010. Se for necessária lubrificação, usar óleos até 32 cSt e a versão com alimentação servo-piloto externa. Qualidade do ar servo-piloto: classe [7:4:4] (não lubrificar).
• Seção pneumática — Tamanho da válvula: 10,5 mm
• Seção pneumática — Pressão de operação: -0,9 ÷ 10 bar (-0,7 ÷ 10 bar para versões 2x3/2 e 2x2/2)
• Seção pneumática — Pressão piloto interna: 3 ÷ 7 bar (ver gráfico do piloto para 2x3/2 e 2x2/2)
• Seção pneumática — Pressão piloto externa: Ver gráficos
• Seção pneumática — Vazão: 250 Nl/min
• Seção pneumática — Posição de montagem: Qualquer posição
• Seção pneumática — Grau de proteção: IP65
• Seção elétrica — Versões: Multipolo; Multipolo para válvulas todas monoestáveis
• Seção elétrica — Conector Sub-D: 25 ou 44 pinos
• Seção elétrica — Absorção máx. (multipolo): 0,8 A (Sub-D 25 pinos); 1,5 A (Sub-D 44 pinos)
• Seção elétrica — Tensão de alimentação: 24 V DC ±10%
• Seção elétrica — Nº máx. de bobinas a operar (exemplos): 22 bobinas em 11 posições (Sub-D 25 pinos) até 38 bobinas em 19 posições (Sub-D 44 pinos); outras configurações disponíveis conforme conector
• Seção elétrica — LEDs de sinalização: Multipolo: verde = presença de alimentação, vermelho = anomalia. Válvula: amarelo = presença de alimentação, amarelo intermitente = falha de funcionamento
• Versão Fieldbus — Dados gerais: Ver seção módulos multi-serial para detalhes
• Versão Fieldbus — Absorção máx.: 2,5 A
• Versão Fieldbus — Tensão de alimentação: 24 V DC ±10% alimentação lógica e 24 V DC ±10% alimentação de potência
• Versão Fieldbus — Nº máx. de bobinas a operar: 128 bobinas em 64 posições de válvula
• Versão Fieldbus — E/S digitais e analógicas máx.: Entradas digitais máx. 128; Entradas analógicas máx. 16; Saídas digitais máx. 128; Saídas analógicas máx. 16
• Versão IO-Link — Bobinas máx.: 64 bobinas em 32 posições de válvula
• Versão IO-Link — Tipo de porta: Classe B
• Conformidade e certificações: REACH, RoHS; EMC; ATEX II 3G Ex ec IIC T4 Gc X II 3D Ex tc IIIC T1 35°C Dc X 0°C≤Ta≤50°C (sob consulta para multipolo); UL
