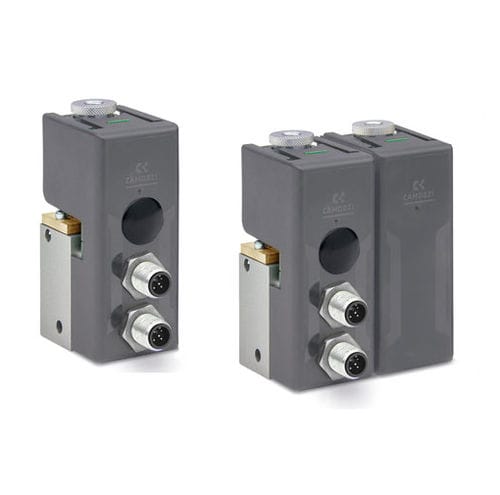

Regulador de vazão proporcional OF series

em malha fechadapara gáspara oxigênio

Visão geral
O controlador proporcional Open Frame (Series OF) é um sistema modular para controlo proporcional de pressão, caudal e posição. O sistema é composto por dois módulos base: Head e Expansion. O controlador Open Frame pode ser configurado para fornecer soluções chave na mão, reduzindo os tempos de montagem e a complexidade do sistema. Os diferentes módulos Head e Expansion podem ser combinados e comandados através de comunicações seriais simples. A plataforma proporciona controlo em malha fechada de caudal, pressão e posição e é adequada para aplicações Industry 4.0.

Principais características

• Controlo de caudal em malha fechada
• Compatível para uso com oxigénio (opções de nível de limpeza específicas)
• Composto por dois módulos base:
  • Head
  • Expansion
• Soluções personalizadas e chave na mão
• Interfaces: Analógica, CANopen ou IO-Link

Aplicações
As aplicações típicas incluem mistura de diferentes gases e o comando de diferentes pressões em várias partes de uma máquina. Setores adequados: montagem e robótica, produção automóvel, eletrónica, processamento e embalagem de alimentos, ciências da vida, máquinas-ferramenta e sistemas de fabrico, papel e impressão, plástico e borracha, têxtil, carpintaria, indústria do vidro e mais.

Detalhes do produto
Construção: Modular, compacta, operada diretamente
Número de vias: 2/2 vias; 3/3 vias; Paralelo
Caudal: Máx. 90 Nl/min
Fluido: Ar comprimido, gases inertes e oxigénio. Filtragem de acordo com ISO 8573-1 classe [7:4:4]
Pressão de alimentação [bar]: -1 ÷ 10 bar
Pressão de serviço: -1 ÷ 10 bar
Portos: G1/8
Materiais: Juntas: FKM
Posição de montagem: Qualquer posição
Entrada analógica: 0-10 V ou 4-20 mA
Saída analógica: 0-10 V
Tensão de alimentação, Corrente absorvida: 24 VDC 0.3A ou 12 VDC 0.6A (Head ou Expansion Module)
Interface BUS: CANopen CiA 301; IO-Link (tipo de ligação portclass B)
Classe de proteção: IP20
Histérese: Versão controlo pressão ≤ 3%FS; Versão controlo caudal ≤ 2%FS
Repetibilidade [% FS]: Versão controlo pressão ≤ 1%FS para pressões < 1 Bar ≤ 2%FS; Versão controlo caudal ≤ 2%FS
Resolução: Versão controlo caudal ≤ 2%FS
Linearidade: Versão controlo pressão ≤ 2%FS; Versão controlo caudal ≤ 5%FS
Temperatura ambiente (min e max °C): 0 ÷ 60°C (baixa temperatura a pedido)
Peso: 300 g por módulo

Especificações técnicas

• Construção: Modular, compacta, operada diretamente
• Número de vias: 2/2 vias; 3/3 vias; Paralelo
• Caudal máx.: 90 Nl/min
• Compatibilidade de fluidos: Ar comprimido, gases inertes e oxigénio (ISO 8573-1 classe 7:4:4)
• Pressão de alimentação / de serviço: -1 a 10 bar
• Portos: G1/8
• Juntas: FKM
• Montagem: Qualquer posição
• Entrada analógica: 0-10 V ou 4-20 mA
• Saída analógica: 0-10 V
• Tensão de alimentação / Corrente: 24 VDC 0.3A ou 12 VDC 0.6A (Head ou Expansion)
• Interfaces BUS: CANopen CiA 301; IO-Link (portclass B)
• Proteção: IP20
• Histérese / Repetibilidade / Resolução / Linearidade: conforme especificado acima
• Temperatura de operação: 0 ÷ 60 °C (baixa temperatura a pedido)
• Peso: 300 g (módulo único)
