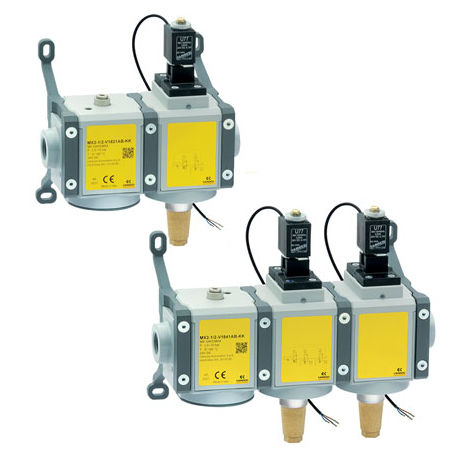

Válvula de segurança de ar MX SAFEMAX

Gde ação indiretaem linha

Visão geral
Nesta configuração, além das características das versões apenas com válvulas solenóides, foi integrada a função de arranque suave (soft start), que permite uma introdução gradual da pressão no sistema. O seu posicionamento a montante das válvulas solenóides permite, mesmo em caso de anomalia, manter sempre o caudal máximo de descarga. Graças às soluções de construção internas foi possível manter o design e as dimensões do produto padrão; não são necessárias placas de interface adicionais. Atenção: a válvula de segurança isoladamente não é suficiente para garantir a função de segurança. A sua ativação requer a utilização de um dispositivo supervisor.

A Diretiva de Máquinas (MD) 2006/42/CE estabelece os requisitos de segurança que uma máquina deve cumprir para proteger a saúde das pessoas durante a sua utilização. As válvulas solenóides da Série MX SAFEMAX cumprem a ISO 13849-1, relativa ao projeto seguro de sistemas de controlo que executam funções de segurança.

Principais características

• De acordo com a Diretiva de Máquinas 2006/42/CE
• Fácil integração com unidades FRL Série MX
• Diferentes soluções até Nível de Performance E
• Válvula de arranque suave integrada
• Sem placa de interface para ligações
• Sistema libraries

Portos
G1/2

Características / especificações técnicas

• Construção: Modular, compacta, tipo spool
• Portos: G1/2
• Montagem: In-line, montagem em parede (por meio de abraçadeiras)
• Temperatura de operação [°C]: -5 ÷ +60 °C
• Pressão de operação: Com servo-piloto interno: 3,5 bar ÷ 10 bar
  Com servo-piloto externo: 0,5 bar ÷ 10 bar (piloto 3,5 bar ÷ 10 bar, maior ou igual à P de operação)
• Vazão: Versão simples: 1→2 = 4100 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (fluxo livre); Versão dupla: 1→2 = 3300 Nl/min (ΔP 1) 2→3 = 5000 Nl/min (fluxo livre)
• Meio: Ar filtrado classe [7:4:4] segundo ISO 8573-1. Em caso de utilização de ar lubrificado, óleo recomendado ISOVG32 e nunca interromper a lubrificação
• Características da bobina:
  Ligação: DIN EN 175 301-803-B
  Tensão de saída: 24V DC (±10%) 3,1W (ED 100%)
• Características do sensor:
  Ligação: Com fios, M8
  Tensão de saída: 10-28V DC
  Operação: Magnetorresistivo
  Contacto: N.O. PNP, sinal ON com válvula solenóide em posição NC
  Corrente máx.: versão EX: 200 mA 0,65 W; versão UL: 100 mA 3 W; versão CE: 200 mA 5,5 W
• Conformidade com a norma EN ISO 13849-1:
  Nível de performance alcançável (PL): Versão simples: categoria 2, PLd; Versão dupla: categoria 4, PLe
  B10d: 2.000.000 ciclos
