Sistema de revestimento de verniz ORC series

para metais

Visão geral A proteção eficaz da costura de soldadura é crucial para a qualidade de uma lata de três peças. Após a soldadura, o passo seguinte no fabrico de uma lata de qualidade é a aplicação de uma camada protetora duradoura nas costuras interiores e exteriores. Fornecemos sistemas totalmente automatizados de revestimento a pó ou de lacagem húmida para as costuras interiores e exteriores. Os nossos sistemas de proteção de costuras podem ser personalizados para todas as configurações de sistemas, velocidades de produção e tamanhos de corpos de latas. Garantem uma operação fácil e limpa e um baixo consumo de pó ou verniz. Séries disponíveis (exemplos) Séries: SOUCOAT P-80S / P-120S | Localização: Costura interna | Aplicação: Revestimento em pó | Posição de soldadura: soldadura superior | Tecnologia: Laca em pó | Velocidade de soldadura [m/min]: 9 - 115 | Diâmetro do corpo [mm]: 45 - 330 | Marca da empresa: Soudronic Série: PowerCOAT iP | Localização: Costura interna | Aplicação: Revestimento em pó | Posição da solda: solda superior, solda inferior | Tecnologia: Laca em pó | Velocidade de soldadura [m/min]: 8 - 80 | Diâmetro do corpo [mm]: 52 - 400 | Marca da empresa: FreiAG Série: PowerCOAT oP | Localização: Costura externa | Aplicação: Revestimento em pó | Posição de soldadura: soldadura superior, soldadura inferior | Tecnologia: Laca em pó | Velocidade de soldadura [m/min]: 8 - 80 | Diâmetro do corpo [mm]: 52 - 400 | Marca da empresa: FreiAG Série: PRC | Localização: Costura externa | Aplicação: Revestimento de rolos | Posição de soldadura: soldadura superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 9 - 125 | Diâmetro do corpo [mm]: 45 - 200 | Marca da empresa: Soudronic Série: ORC | Localização: Costura externa | Aplicação: Revestimento de rolos | Posição da solda: solda superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 10 - 100 | Diâmetro do corpo [mm]: 45 - 330 | Marca da empresa: FreiAG Série: ORC-BP | Localização: Costura externa | Aplicação: Revestimento de rolos | Posição da solda: solda inferior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 10 - 100 | Diâmetro do corpo [mm]: 45 - 330 | Marca da empresa: FreiAG Série: DRC | Localização: Costura interna | Aplicação: Revestimento de rolos | Posição da solda: solda superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 10 - 115 | Diâmetro do corpo [mm]: 52 - 165 | Marca da empresa: FreiAG Série: LNS | Localização: Aplicação: Lacagem Airless | Posição da solda: solda superior, solda inferior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 9 - 140 | Diâmetro do corpo [mm]: 45 - 330 | Marca da empresa: Soudronic Série: LAS | Localização: Costura interna | Aplicação: Laca Airspray | Posição da solda: solda superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 9 - 125 | Diâmetro do corpo [mm]: 52 - 330 | Marca da empresa: Soudronic Série: ANL | Localização: Costura externa | Aplicação: Revestimento com pincel de laca | Posição da solda: solda superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 9 - 25 | Diâmetro do corpo [mm]: 99 - 330 | Marca da empresa: Soudronic Série: OSS | Localização: Costura externa | Aplicação: Lacagem Airless | Posição de soldadura: soldadura superior | Tecnologia: Laca húmida | Velocidade de soldadura [m/min]: 50 - 140 | Diâmetro do corpo [mm]: 45 - 330 | Marca da empresa: Soudronic Caraterísticas e benefícios (detalhes selecionados) Unidade de aplicação fiável

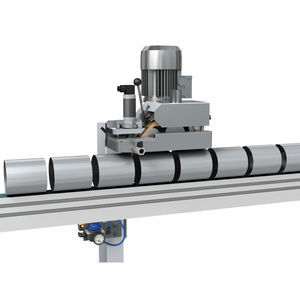

• Unidade de revestimento externo versátil para todos os tipos de latas (alimentos, bebidas e aerossóis), bem como recipientes em geral.
• Projeto bem comprovado e componentes de alta qualidade para fácil manuseio e manutenção mínima.
• Ajuste de altura fácil para mudança rápida para outros diâmetros de latas.
• Unidade de elevação disponível.
• Versão básica com garrafa invertida; sistema totalmente automático disponível como atualização com muitos recursos adicionais.

Monitorização do nível de laca

• A monitorização automática detecta baixos níveis de laca e sinaliza o operador através do HMI; uma paragem de linha pode ser acionada se o reabastecimento não for realizado.
• O sensor de deteção monitoriza o nível do reservatório de transferência; o reabastecimento ou a substituição da garrafa é solicitado através do painel de operação.

HMI moderna e confortável

• PLC com ecrã tátil e HMI moderno com funções como receitas, registos de erros com texto e imagem, avaliação de eficiência, recomendações de manutenção e instruções de operação integradas.

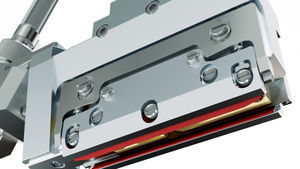

Rolos de aplicação de alta qualidade

• Rolos sintéticos disponíveis em larguras de faixa lateral de 10 / 12 / 15 / 20 mm para lacagem de alta qualidade.
• Rolos de borracha (faixa lateral de 10 mm) disponíveis para PRC-BP.
• Rolos de aço (larguras de faixa lateral de 7,2 / 10 mm) para processamento de laca mais durável.

Contentores de laca

• Para ORC-A e ORC-BPA: recipiente de laca (18 litros) mais recipiente de solvente (9 litros) para garantir uma fácil operação e limpeza.
• Os tipos de máquinas podem usar garrafas (2 litros) ou recipientes pressurizados de 18 litros, dependendo da configuração.

Suporte ergonómico e economizador de espaço

• As versões autónomas integram os recipientes de laca e o controlo num suporte compacto para um funcionamento com economia de espaço.

Tipos de máquinas (exemplos) Tipo de máquina: ORC-M | Localização: Costura exterior | Aplicação: Laca húmida | Posição de soldadura: soldadura superior | Velocidade de soldadura [m/min.]: 10 - 100 | Diâmetro do corpo [mm]: 45 - 330 | Largura do rolo [mm]: sintético 10/12/15/20; aço 4/7,2/10 | Tipo de laca: à base de água e solvente | Viscosidade da laca DIN Cup 4 [seg]: 25 - 35 | Recipiente de laca: garrafa, 2 litros | Monitorização do nível de laca: Sistema autónomo: sim (standard) | Acionamento: motor sem escovas de 24 VDC Tipo de máquina: ORC-A | Localização: Costura externa | Aplicação: Laca húmida | Posição de soldadura: soldadura superior | Velocidade de soldadura [m/min.]: 10 - 100 | Diâmetro do corpo [mm]: 45 - 330 | Largura do rolo [mm]: sintético 10/12/15/20; aço 4/7,2/10 | Tipo de laca: à base de água e solvente | Viscosidade da laca DIN Cup 4 [seg]: 25 - 35 | Recipiente de laca: recipiente de laca pressurizado de 18 litros | Monitorização do nível de laca: Sistema autónomo: sim (standard) | Acionamento: motor sem escovas de 24 VDC Acessórios (selecionados) MICRO.MATE O medidor de espessura de revestimento MICRO.MATE mede a espessura do revestimento em substratos de ferro e aço de 0 a 1000 µm de acordo com a norma ISO 2178 e trabalha a partir de um ponto de 2 mm de diâmetro; compacto e ideal para aplicações no local em áreas de difícil acesso. CURE.LOG O CURE.LOG é um registador de dados para gestão térmica durante a cura: regista a temperatura, a torção e o choque para recolher perfis de cura para monitorização do processo, otimização ou resolução de problemas. Cortador de riscas STC O cortador de riscas STC corta riscas de corpos de latas soldados e revestidos para controlo de qualidade. Exemplos de formatos: Diâmetro 45 - 185 mm (largura da risca 23 mm); Diâmetro 52 - 185 mm (largura da risca 23 mm); Diâmetro 99 - 330 mm (largura da risca 33 mm); Altura: 320 mm; Espessura máxima da folha: 0,32 mm. Balança de precisão PWB Mettler A balança de precisão PWB mede a quantidade de pó aplicado ou de verniz húmido numa costura de lata. Gama de medição: 0 - 500 g; Legibilidade: 0,001 g. Caraterísticas / especificações técnicas

• Aplicações: revestimento em pó (costuras interiores/exteriores), lacagem húmida (airless, airspray, rolo, pincel)
• Personalizável para todas as configurações de sistema, velocidades de produção e tamanhos de latas
• Tecnologias: lacagem em pó e lacagem húmida
• Gamas de velocidade de soldadura: de aprox. 8 - 140 m/min dependendo da série e do tipo de máquina
• Diâmetro do corpo do exemplo: de 45 mm até 400 mm dependendo da série
• Recipientes de laca: garrafas (2 litros) ou recipientes pressurizados (ex. 18 litros) dependendo do tipo de máquina 18 litros) dependendo do tipo de máquina
• Viscosidade do verniz (DIN Cup 4): tipicamente 25 - 35 seg (dependente da máquina)
• Largura dos rolos: sintético 10/12/15/20 mm; aço 4/7.2/10 mm; opções de borracha para séries específicas
• Disponibilidade de sistema autónomo: sim para muitos tipos de máquinas (standard)
• Exemplo de acionamento: motor sem escovas de 24 VDC para acionamento dos rolos
• HMI/Controlo: PLC com ecrã tátil que oferece receitas, registos de erros com imagem, avaliação da eficiência e orientação para manutenção
