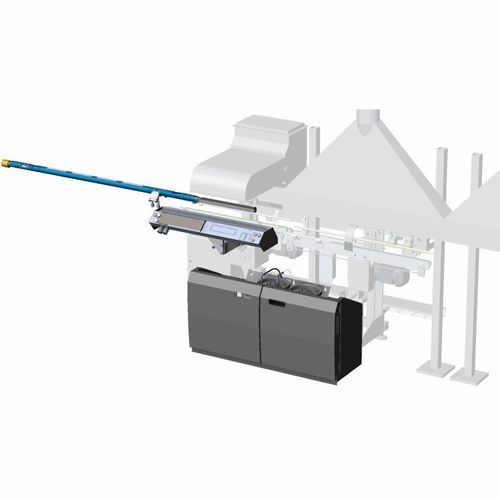

Sistema de revestimento de verniz LAS series

para objetos cilíndricospara metaispara alumínio

Visão geral
A proteção eficaz da junta de solda é crucial para a qualidade de uma lata de três peças. A Soudronic fornece sistemas totalmente automatizados de pintura em pó e envernizamento úmido para juntas internas e externas. Os sistemas são personalizáveis para diferentes configurações de linha, velocidades de produção e tamanhos de corpo de lata. São projetados para operação limpa e simples e baixo consumo de pó ou verniz.

Séries disponíveis (exemplos)

• SOUCOAT P-80S / P-120S
  • Localização: junta interna
  • Aplicação: pintura em pó
  • Posição da solda: solda superior
  • Tecnologia: verniz em pó
  • Velocidade de soldagem: 9 – 115 m/min
  • Diâmetro do corpo: 45 – 330 mm
• PowerCOAT iP
  • Localização: junta interna
  • Aplicação: pintura em pó
  • Posição da solda: solda superior, solda inferior
  • Tecnologia: verniz em pó
  • Velocidade de soldagem: 8 – 80 m/min
  • Diâmetro do corpo: 52 – 400 mm
• PowerCOAT oP
  • Localização: junta externa
  • Aplicação: pintura em pó
  • Posição da solda: solda superior, solda inferior
  • Tecnologia: verniz em pó
  • Velocidade de soldagem: 8 – 80 m/min
  • Diâmetro do corpo: 52 – 400 mm
• PRC
  • Localização: junta externa
  • Aplicação: revestimento por rolo
  • Posição da solda: solda superior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 9 – 125 m/min
  • Diâmetro do corpo: 45 – 200 mm
• ORC / ORC-BP
  • Localização: junta externa
  • Aplicação: revestimento por rolo
  • Posição da solda: solda superior (ORC) / solda inferior (ORC-BP)
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: ORC 10 – 100 m/min; ORC-BP 10 – 100 m/min
  • Diâmetro do corpo: 45 – 330 mm
• DRC
  • Localização: junta interna
  • Aplicação: revestimento por rolo
  • Posição da solda: solda superior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 10 – 115 m/min
  • Diâmetro do corpo: 52 – 165 mm
• LNS
  • Localização: junta interna
  • Aplicação: lacagem Airless
  • Posição da solda: solda superior, solda inferior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 9 – 140 m/min
  • Diâmetro do corpo: 45 – 330 mm
• LAS
  • Localização: junta interna
  • Aplicação: lacagem Airspray
  • Posição da solda: solda superior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 9 – 125 m/min
  • Diâmetro do corpo: 52 – 330 mm
• ANL
  • Localização: junta externa
  • Aplicação: pintura por pincel
  • Posição da solda: solda superior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 9 – 25 m/min
  • Diâmetro do corpo: 99 – 330 mm
• OSS
  • Localização: junta externa
  • Aplicação: lacagem Airless
  • Posição da solda: solda superior
  • Tecnologia: verniz úmido
  • Velocidade de soldagem: 50 – 140 m/min
  • Diâmetro do corpo: 45 – 330 mm

Concepção do sistema — elementos-chave

• Braço pulverizador com pistola SSCO e ligação rápida
• Filtro de verniz
• Tanque de verniz pressurizado
• Sistema de controlo: autónomo ou integrado no soldador ou no sistema de cura (opcional)
• Capuz de sucção e caixa de filtro com ventilador por conta do cliente

Braço pulverizador de verniz (LSA) — características

• Bandeja de gotejamento para evitar contaminação no interior do corpo da lata
• Ligação rápida e pistola de pulverização
• Ajuste fácil da largura de pulverização e alinhamento rápido
• Arrefecimento interno para altas velocidades de soldagem

Recipiente de verniz 2 (LC2)

• Equipada com dois recipientes de verniz (18 L cada)
• Um recipiente de solvente (18 L) para limpeza de tubos, válvulas e pistola
• Filtro de verniz integrado
• Montado em rodas para mobilidade
• Opções: UTC (Uninterrupted Tank Change) e até 2 misturadores de pás

Kit de serviço para verniz úmido

• Limpeza por ultrasons (aplicações de pulverização)
• Agulhas de limpeza de bocal e chave especial para bocal
• Cartuchos de filtro (0.002", 0.003", 0.004") para aplicações de pulverização
• Termómetro, cronómetro, copo de viscosidade DIN 4, escova de limpeza, raspador

Soudronic Insights Ready

• Painel básico quando a máquina está ligada a uma máquina compatível com Insights (ex.: soldadora)
• Fornece estatísticas de produção em tempo limitado ao nível da máquina e do componente
• Itens disponíveis: estado da máquina, eficiência, top 5 erros, registo de eventos

Tipos de máquinas — exemplo: família LAS

• LAS-E
  • Localização: junta interna
  • Aplicação: verniz úmido
  • Posição da solda: solda superior
  • Velocidade de soldagem: 9 – 125 m/min
  • Diâmetro do corpo: 52 – 330 mm
  • Comportamento de pulverização: pulsado, máx. 650 cpm
  • Verniz: à base de água e solvente
  • Recipiente de verniz: 3 × 18 L (verniz / reserva / solvente)
  • Controlo: controlo elétrico (autónomo ou integrado)
• LAS-E U
  • Mesmas faixas nucleares do LAS-E; concebido para integração UNICONTROL ou operação autónoma

Notas

• Os sistemas são adaptáveis a diferentes formatos de corpo de lata e configurações de linha; muitas opções e acessórios estão disponíveis para corresponder aos requisitos de produção e processo.
• Todos os intervalos técnicos (velocidade de soldagem, diâmetro do corpo, intervalos de viscosidade, volumes de recipientes) dependem da série e configuração escolhidas.

Características técnicas / especificações

• Intervalos típicos de velocidade de soldagem por série: 8 – 80 m/min; 9 – 125 m/min; 10 – 115 m/min; 50 – 140 m/min (dependente da série)
• Intervalos de diâmetro do corpo em operação: 45 – 400 mm (dependente da série)
• Recipiente de verniz: recipientes típicos de 18 L; os sistemas frequentemente usam 2–3 recipientes (verniz, reserva, solvente)
• Viscosidade do verniz (copo DIN 4) para a família LAS: aprox. 15 – 20 s
• Aplicação em pó: tecnologia de verniz em pó para juntas internas/externas (séries específicas)
• Opções de verniz úmido: tecnologias airless, airspray, rolo e pincel disponíveis
• Exemplo de comportamento de pulverização: aplicação pulsada até 650 cpm (LAS)
• Acessórios disponíveis: UTC (Uninterrupted Tank Change), misturadores de pás, Liquid Lacquer Monitor (LLM), transportadores de apoio, cortador de tiras, balança de precisão para medição pó/verniz, medidor de espessura de revestimento (MICRO.MATE), registrador de dados de cura (CURE.LOG)
