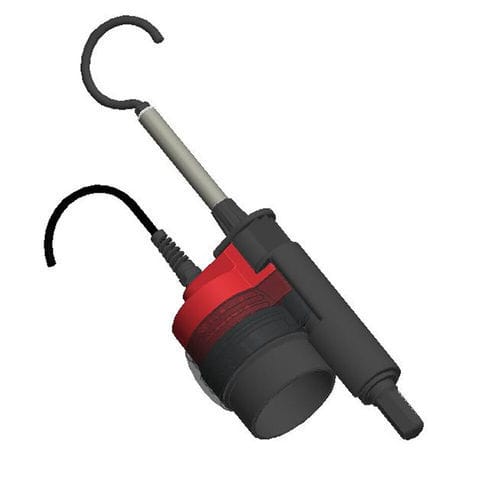

Detector de tensão CL-6-100-30000

de alta tensãode baixa tensãomagnético

Apresentação
Detector bipolar de tensão contínua para verificação de ausência/presença de tensão em faixas de Muito Baixa/Baixa Tensão CC, destinado a uso em interior em laboratórios e oficinas.

Aplicação

• Detector bipolar para tensão DC: 100 a 30.000 V DC.
• Limiar baixo ajustado a 100 V para detetar tensões acima dos limites de Muito Baixa Tensão CC.
• Apenas para uso interior (instalações em laboratórios e oficinas).
• Presença de tensão indicada por 6 LEDs vermelhos e sinal sonoro.
• Verificação funcional integrada que valida todas as funções do detector:
• Colocar a sapata magnética da pega em contacto com o carril e curto-circuitar o conjunto estabelecendo o contacto entre a pega magnética e o gancho de contacto;
• Pressionar o botão de teste: acendem os 6 LEDs vermelhos e soa o sinal sonoro;
• Soltar o botão de teste: os 6 LEDs verdes acendem momentaneamente.

Características

• Indicação de presença de tensão por:
  • 6 LEDs vermelhos
  • Sinal sonoro (60 dB(A) a 2 m)
• Eletrodo de contacto: 380 mm
• Comprimento total do detector: 840 mm
• Grupo de indicação: III

Composição

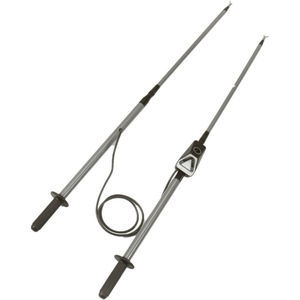

• 2 elementos com antenas destacáveis, ligados por cabo de 1,9 m.
• 1 estojo de transporte.

Normas
Concebido de acordo com a norma IEC 61243-2

Tabela - Referência / Tensão contínua / Massa (kg)
Referência | Tensão de funcionamento DC | Massa (kg)
CL-6-100-30000 | 100–30.000 V | 4,300

Características técnicas / especificações

• Gama de tensão: 100 a 30.000 V DC
• Limiar inferior de detecção: 100 V
• Indicação de presença: 6 LEDs vermelhos + sinal sonoro (60 dB(A) a 2 m)
• Eletrodo de contacto: 380 mm
• Comprimento total: 840 mm
• Grupo de indicação: III
• Configuração: 2 elementos com antenas destacáveis unidos por cabo de 1,9 m
• Acessórios: estojo de transporte
• Massa: 4,300 kg
• Norma: IEC 61243-2
