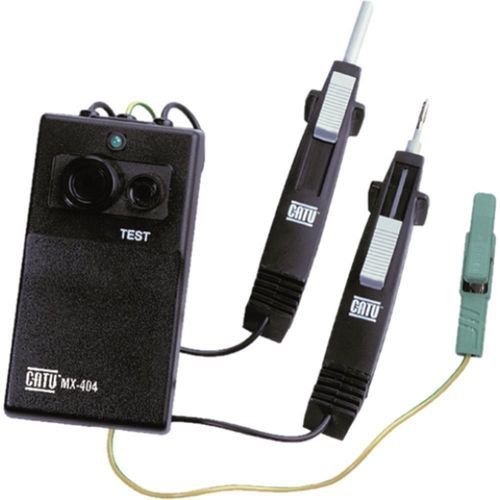

Comparador MX-404

Apresentação
Comparador de fase sonoro para VDS/VIS. Dispositivo destinado a estabelecer concordância entre duas fases, projetado para divisores de tensão capacitivos de alta e média impedância (HR-MR). Adequado para conexão em pontos de teste de indicadores VIS ou VDS ou suas interfaces. Não compatível com células Schneider Electric tipo V2.

Aplicação

• Estabelecer relações de concordância entre duas fases.
• Conexão a pontos de teste de indicadores VIS ou VDS ou suas interfaces; interoperável com indicadores como CL-495-3 e CL-497-00.
• Opera com divisores de tensão capacitivos separáveis (HR-MR).
• Não adequado para células Schneider Electric tipo V2.

Funcionamento e indicações

• Projeto para divisores de tensão de alta e média impedância (HR - MR).
• Indicações ao conectar:
  • Sinal audível quando há atraso de fase significativo entre as duas fases.
  • Ausência de sinal audível e iluminação do LED verde quando as fases estão em concordância.
• Grau de proteção: IP20.
• Proteção das pontas de prova: IP2X.

Normas
IEC 61958 / IEC 61243-5

Tabela
Referência | Dimensões (mm) | Uso | Peso (kg)
MX-404 | 145 x 80 x 42 | Interno/Externo | 0.3

Especificações técnicas

• Modelo: MX-404
• Função: comparador de fase sonoro para VDS/VIS
• Normas: IEC 61958, IEC 61243-5
• Aplicações: estabelecer concordância entre duas fases; conexão a indicadores VIS ou VDS ou suas interfaces; funciona com divisores capacitivos separáveis
• Limitações: Não compatível com células Schneider Electric tipo V2
• Projetado para: divisores de tensão de alta e média impedância (HR - MR)
• Indicadores: sinal audível por desfasamento; LED verde em caso de concordância
• Grau de proteção: IP20
• Proteção das pontas: IP2X
• Conteúdo: 1 unidade comparadora, 2 pontas de prova, 1 grampo jacaré
• Dimensões: 145 x 80 x 42 mm
• Peso: 0.3 kg
